РУС

ФИЛЬТРУЮЩАЯВЕРСИЯ:

Оставитьсвободнымвходноеотверстиедвигателя.

Установитьфильтрынаактивированномугле,как

показанонастр.8.

Есливытяжканеоснащенафильтромнаактивированном

угле,необходимоприобрестиегоотдельновближайшем

авторизованномцентре«Smeg».

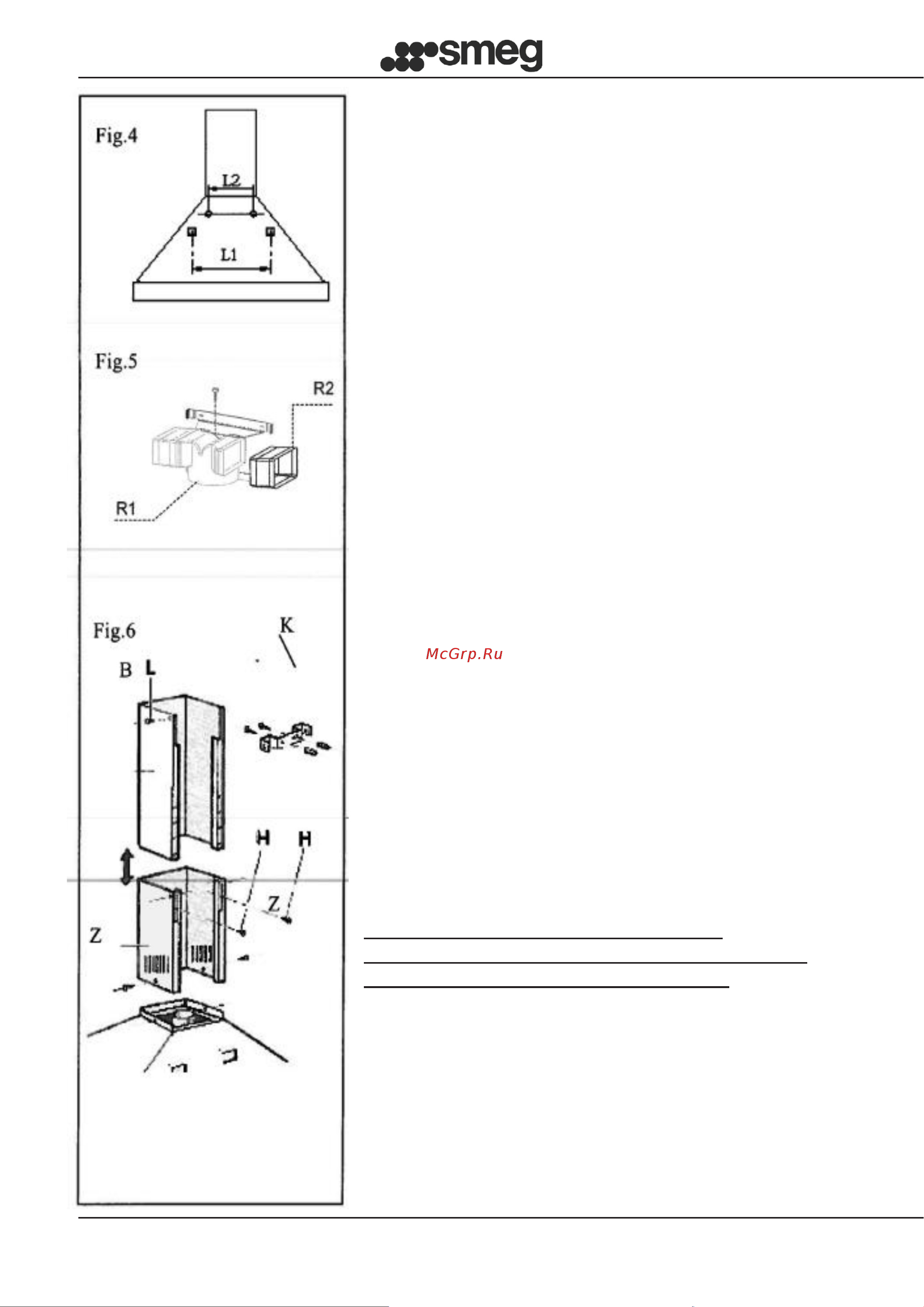

Для некоторых моделей серийно предусмотрен

наборпереходников(рис.5)длякреплениянастену

посредством клиновых анкеров на подходящей

высоте для направления потока воздуха в

соответствиисотверстиямивентиляционнойтрубы.

ВставитьсбокуудлинителиR2напереходникR1.

ПодсоединитьпереходникR1квыходуизкорпуса

вытяжкиприпомощитрубыдиаметромD.150мм.

 • МОНТАЖДЫМОХОДОВ(рис.6):

Расположитькронштейндымохода(K)вжелаемой

крайнейверхнейточке.

Разметитьдваотверстиянастенедлякрепления

кронштейна. Просверлить отверстия и закрепить

кронштейнклиновымианкерамиизкомплекта.

Аккуратнорасположитьнаборвентиляционныхтруб

над вытяжкой. Закрепить нижнюю вентиляционную

трубувинтамиZквытяжке.Внимательнопротянуть

верхнюювентиляционнуютрубудоверхнегопридела.

Закрепить с помощью винтов L верхнюю

вентиляционную трубу к кронштейну

вентиляционнойтрубыK.

 • ЭЛЕКТРИЧЕСКОЕПОДКЛЮЧЕНИЕ

Рекомендуется,чтобыоперациипо

электрическомуподключениювыполнялись

квалифицированнымустановщиком.

В случае прямого электрического подключения

к сети, между устройством и сетью необходимо

предусмотреть двухполюсный выключатель с

минимальнымрасстояниеммеждуконтактами3мм,

рассчитанный на нужную нагрузку и отвечающий

действующимстандартам.
