ОПИСАНИЕ ВЫТЯЖКИ

Наружная часть вытяжки состоит из

следующих составных частей (см. рис. 1):

Внутри вытяжки после снятия алюминиевого

жироулавливающего фильтра находится короб мо-

тора (см. рис. 2) с мотором и крыльчаткой в сборе.

В верхней части корпуса вытяжки расположена мон-

тажная коробка и понижающий трансформатор.

Дополнительными принадлежностями для вы-

тяжки (в комплект не входят) являются (см. рис. 3):

1. Угольный запахоулавливающий фильтр. При-

меняется для фильтрации воздуха в помещении при

работе вытяжки в режиме рециркуляции (см. пункт

«Эксплуатация вытяжки»).

Угольный фильтр можно приобрести у розничного

продавца.

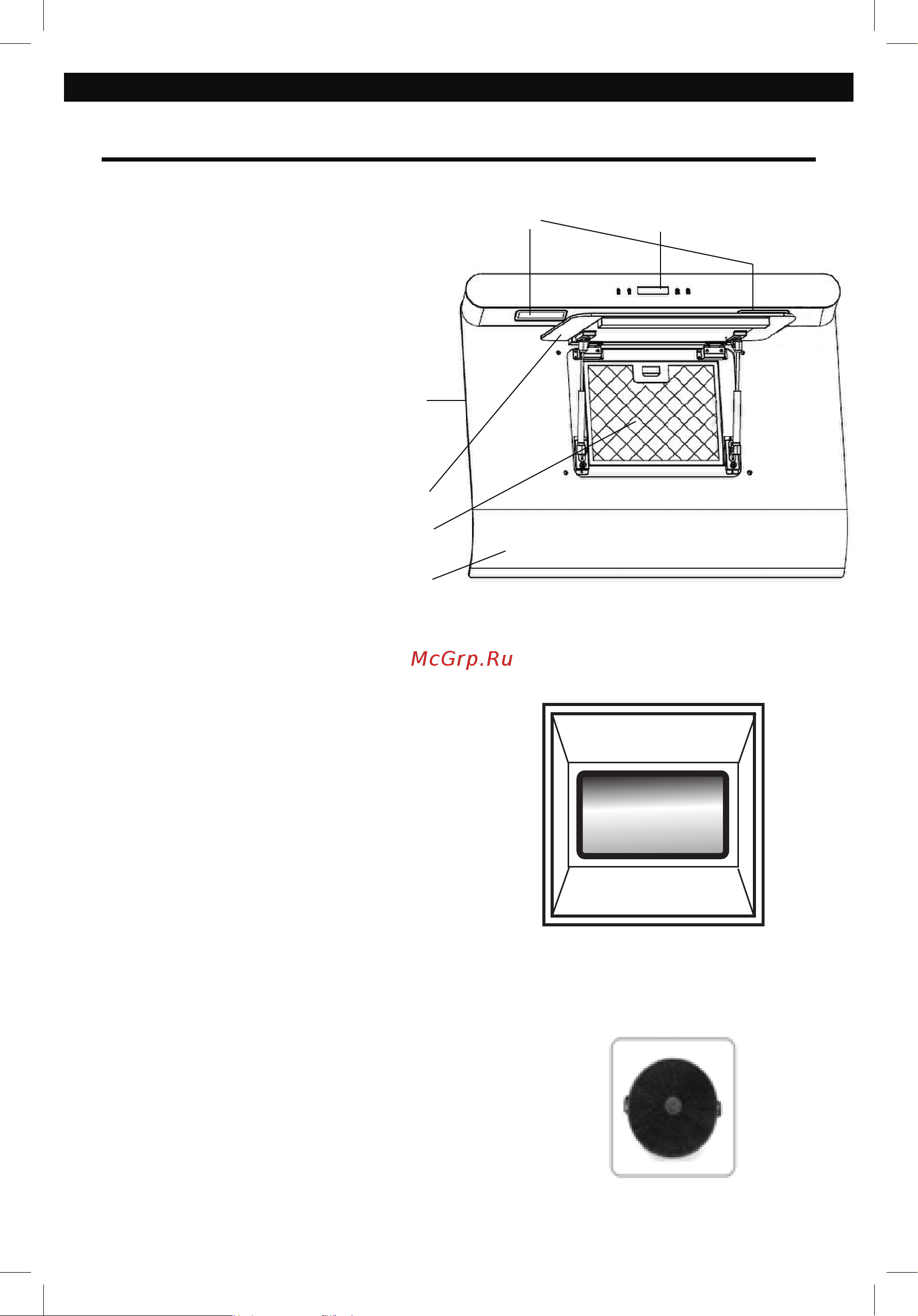

Рис. 1

Рис. 2

ОПИСАНИЕ ВЫТЯЖКИ

Рис. 3

1. Пульт управления вытяжкой.

2. Корпус вытяжки.

3. Откидная панель, обеспечива-

ющая периметральное всасывание

воздуха вытяжкой.

4. Алюминиевый жироулавли-

вающий фильтр, находящийся под

откидной панелью.

5. Лампы освещения.

6. Декоративное стекло.
