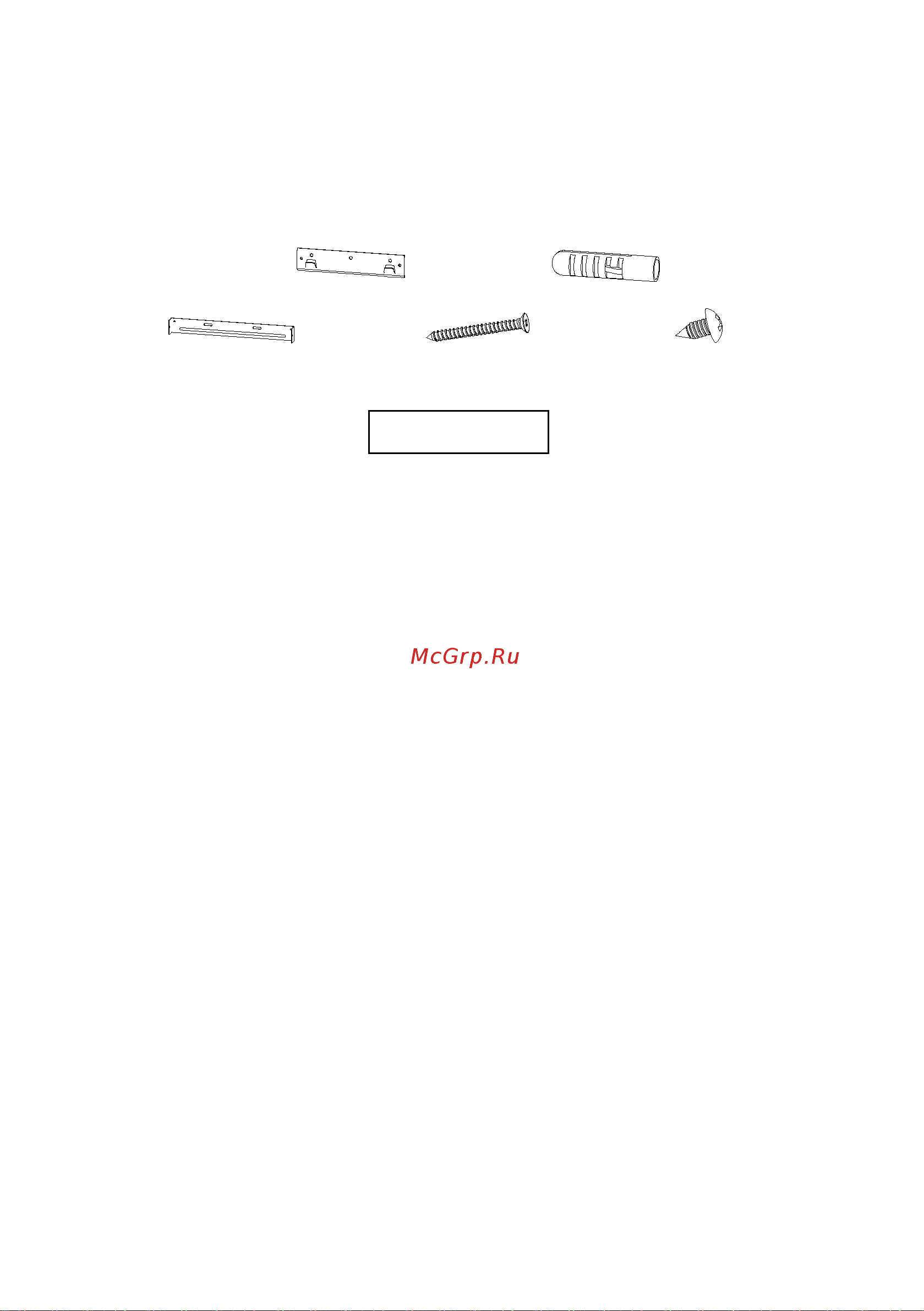

1. Аксессуары см. Рис.3. (Тип и количество
аксессуаров зависят от фактического спроса.)
Установленный кронштейн 1 штук
Пластиковая расширительная труба 7 штук
Держатель воздуховода 2 штука
Винты ST5*50 7 штук
Винты ST4.2*9.5 6 штук
2.Установите на стене кронштейн для крепления
вытяжки с помощью 3 ST5x50 мм. См. Рис.4.
3. Закрепите корпус вытяжки на панели. Осторожно
зафиксируйте вытяжку на крепежной планке. См.
Рис.5
4. Повесьте вытяжку на кронштейн для крепления
вытяжки. См рис. 6.
5. Вкрутите дополнительный винт ST5*50 для
предотвращения самопроизвольного соскальзывания
вытяжки с кронштейна. См. Рисунок 7.
6. Подключите U-образную секцию к втягиванию
воздуха и закрепите его с помощью винтами
ST4.2*9.5. См. Рисунок 8.
Рисунок 3
Инструкция установки
2 x Chimney installation plates
7 x Plastic expansion pipes
7 x Screws(ST5*50)
1 x Installation plate
6 x Screws(ST4.2*9.5)
8
