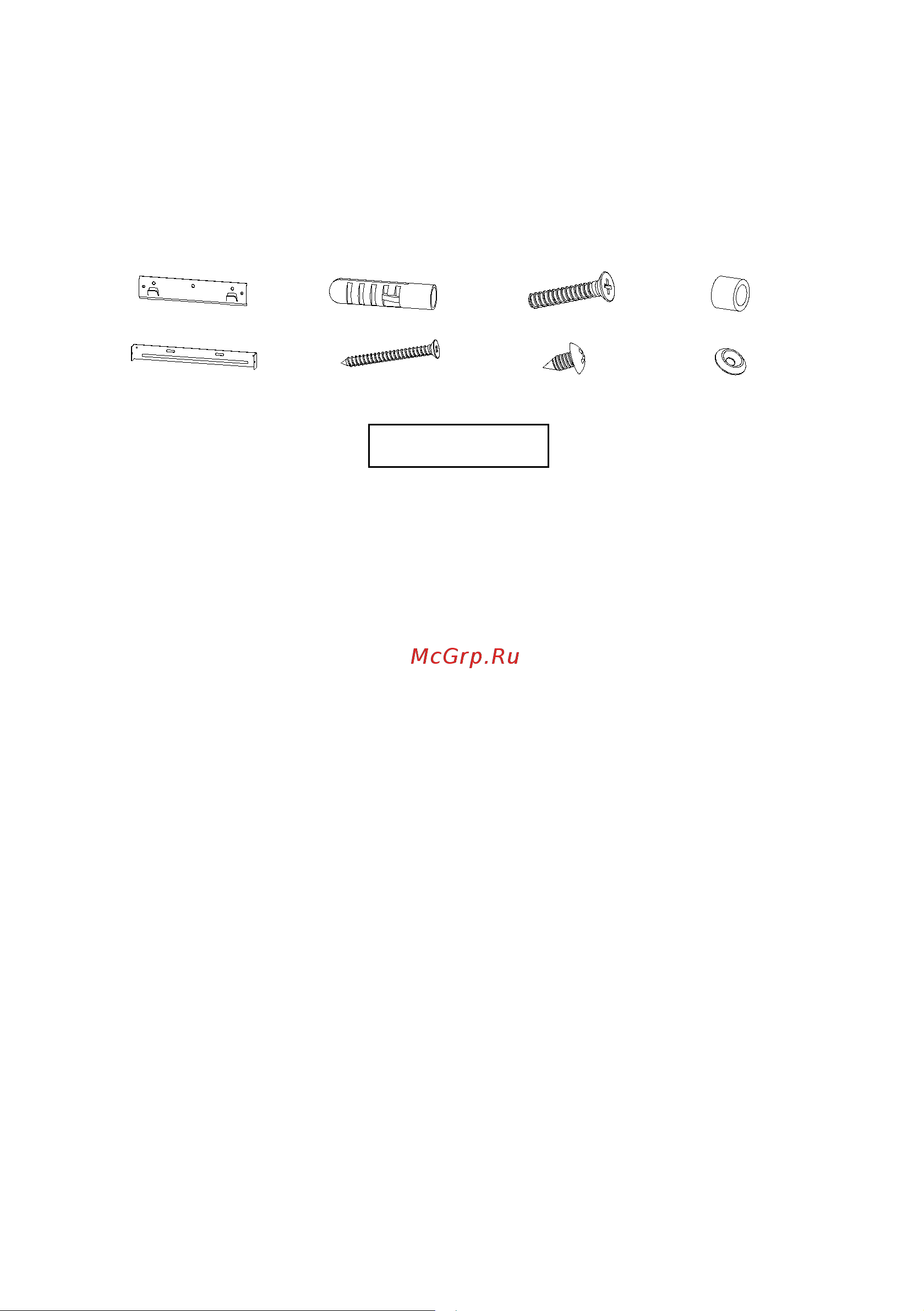

1. Аксессуары см. Рис.3. (Тип и количество

аксессуаров зависят от фактического спроса.)

Установленный кронштейн 1 штук

Пластиковая расширительная труба 7 штук

Винты М4*20 4 штука

Прокладка 4 штука

Держатель воздуховода 2 штука

Винты M5*50 7 штук

Винты ST4.2*9.5 6 штук

Шайбы 4 штука

2.Установите на стене кронштейн для крепления

вытяжки с помощью 3 M5x50 мм. См. Рис.4.

3. Закрепите стекло верхней части коробки (4) М4*20

упорными винтами изнутри корпуса. Закрепите

корпус вытяжки на панели. Осторожно зафиксируйте

вытяжку на крепежной планке. См. Рис.5

4. Повесьте вытяжку на планке для крепления

вытяжки. См рис. 6.

5. Вкрутите дополнительный винт M5*50 для

предотвращения самопроизвольного соскальзывания

вытяжки с кронштейна. См. Рисунок 7.

Рисунок 3

Инструкция установки

2 x Chimney installation plates

7 x Plastic expansion pipes

7 x Screws(M5*50)

1 x Installation plate

4 x Spacers

6 x Screws(ST4.2*9.5)

4 x Screws(M4*20)

4 x Decorative washers
