ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ПРИ МОНТАЖЕ

ВНИМАНИЕ! ПЕРЕД НАЧАЛОМ МОНТАЖА ИЗДЕЛИЯ НЕОБХОДИМО ОБЕСТОЧИТЬ

ЭЛЕКТРИЧЕСКУЮ СЕТЬ!

При наличии в комнате печи, газового котла или колонки необ-

ходимо учитывать, что во время работы вытяжка забирает из по-

мещения воздух, необходимый для горения. Это относится также к

помещению с герметичными окнами и дверями.

Для обеспечения безопасной работы вытяжки в замкнутом пространстве должен быть обеспечен

дополнительный приток воздуха извне (открытая форточка в другой комнате, открытая дверь на

кухню или специально оборудованная приточная вентиляция).

ВНИМАНИЕ! ВЫТЯЖКА ДОЛЖНА БЫТЬ ПОДКЛЮЧЕНА К ОТДЕЛЬНОМУ ВОЗДУХО-

ВОДУ, НЕ СОВМЕЩЕННОМУ С ДРУГИМИ УСТРОЙСТВАМИ.

При использовании воздуховода, состоящего из нескольких частей, каждая следующая часть долж-

на быть расположена снаружи относительно предыдущей.

В случае комплектации вытяжки электрическим кабелем без вилки необходимо обесточить элек-

трическую сеть и произвести подключение вытяжки к электрической сети согласно следующей

схеме:

КОРИЧНЕВЫЙ провод = L («live», «фаза»)

ГОЛУБОЙ провод = N («neutral», «ноль»)

ЗЕЛЕНО-ЖЕЛТЫЙ = Е («earth», «земля»)

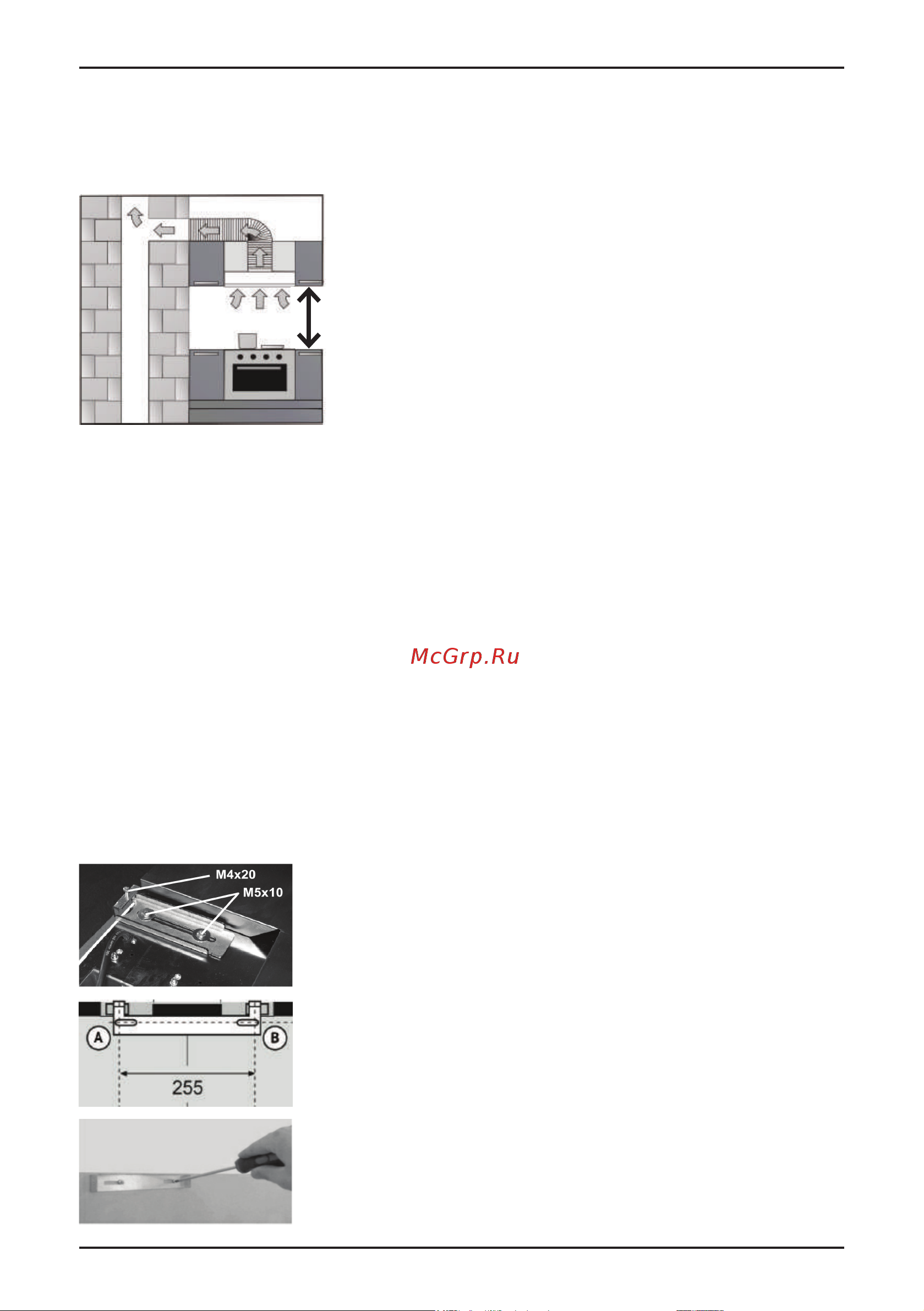

УСТАНОВКА ВЫТЯЖКИ НА СТЕНУ

1. Для установки вытяжки на стену используйте два L-образных метал-

лических держателя и набор крепежей (М4х20, М5х10), поставляемых

в комплекте.

2. Установка крепежной скобы вытяжки. Разметьте и просверлите два

отверстия для установки крепежной скобы вытяжки, в проделанные

отверстия вставьте Ø 8 мм дюбели (А)(В). Установите скобу и при-

крутите шурупы так чтобы оставалось 5 мм между головкой шурупа

и стеной.

3. Установка крепежной скобы декоративного короба. Для установки

крепления декоративного короба просверлите два отверстия Ø 7 мм, в

месте предпологаемого крепления короба вытяжки. Установите дюбе-

ля Ø 7 мм. Зафиксируйте крепежную скобу с помощью шурупов 3,9х22.

Минимальное расстояние между варочной поверхностью и ниж-

ней плоскостью вытяжки должно быть:

Для электрических плит – не менее 650 мм

Для газовых плит – не менее 750 мм
