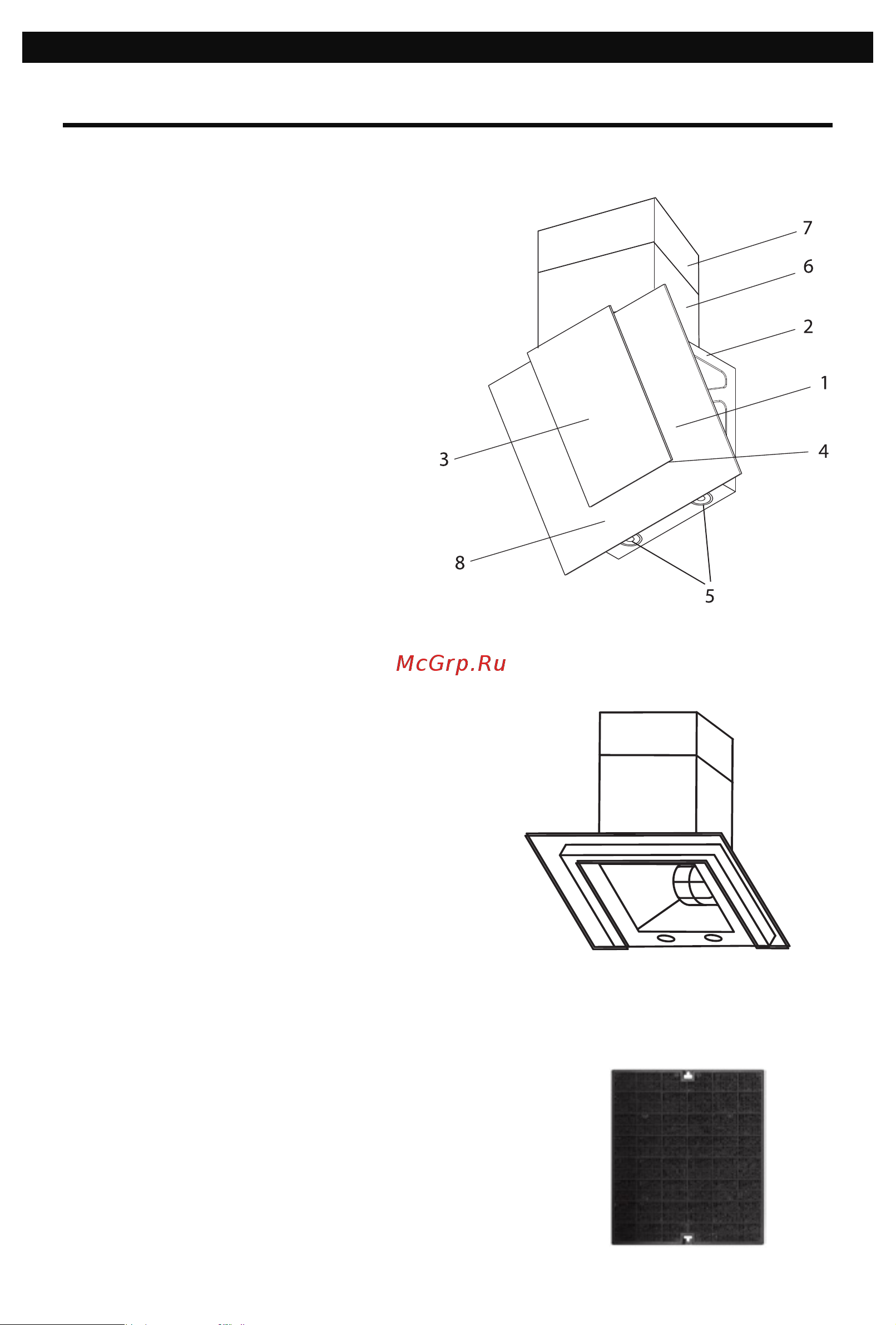

ОПИСАНИЕ ВЫТЯЖКИ

Наружная часть вытяжки состоит из

следующих составных частей (см. рис. 1):

1. Пульт управления вытяжкой.

2. Корпус вытяжки.

3. Откидная панель, обеспечивающая

периметральное всасывание воздуха вы-

тяжкой.

4. Алюминиевый жироулавливающий

фильтр, находящийся под откидной пане-

лью.

5. Лампы освещения.

6. Наружная часть короба вытяжки.

7. Внутренняя часть короба вытяжки.

8. Декоративное стекло.

Внутри вытяжки после снятия алюминиевого

жироулавливающего фильтра находится короб мо-

тора (см. рис. 2) с мотором и крыльчаткой в сборе.

В верхней части корпуса вытяжки расположена мон-

тажная коробка и понижающий трансформатор.

Дополнительными принадлежностями для вы-

тяжки (в комплект не входят) являются (см. рис. 3):

1. Угольный запахоулавливающий фильтр. При-

меняется для фильтрации воздуха в помещении при

работе вытяжки в режиме рециркуляции (см. пункт

«Эксплуатация вытяжки»).

Угольный фильтр можно приобрести у розничного

продавца.

Рис. 1

Рис. 2

ОПИСАНИЕ ВЫТЯЖКИ

Рис. 3
