Монтаж вытяжки производите в следующей последовательности:

1. Прикрепите вытяжку к нижней части навесной детали.

2. Выберите вытяжной либо фильтрующий вариант.

3. Данный тип вытяжки должен быть встроен в кухонный навесной шкаф

или другую поддерживающую структуру. Для закрепления прибора необходимо

использовать 4 винта, соответствующих типу мебели, сделав подходящие

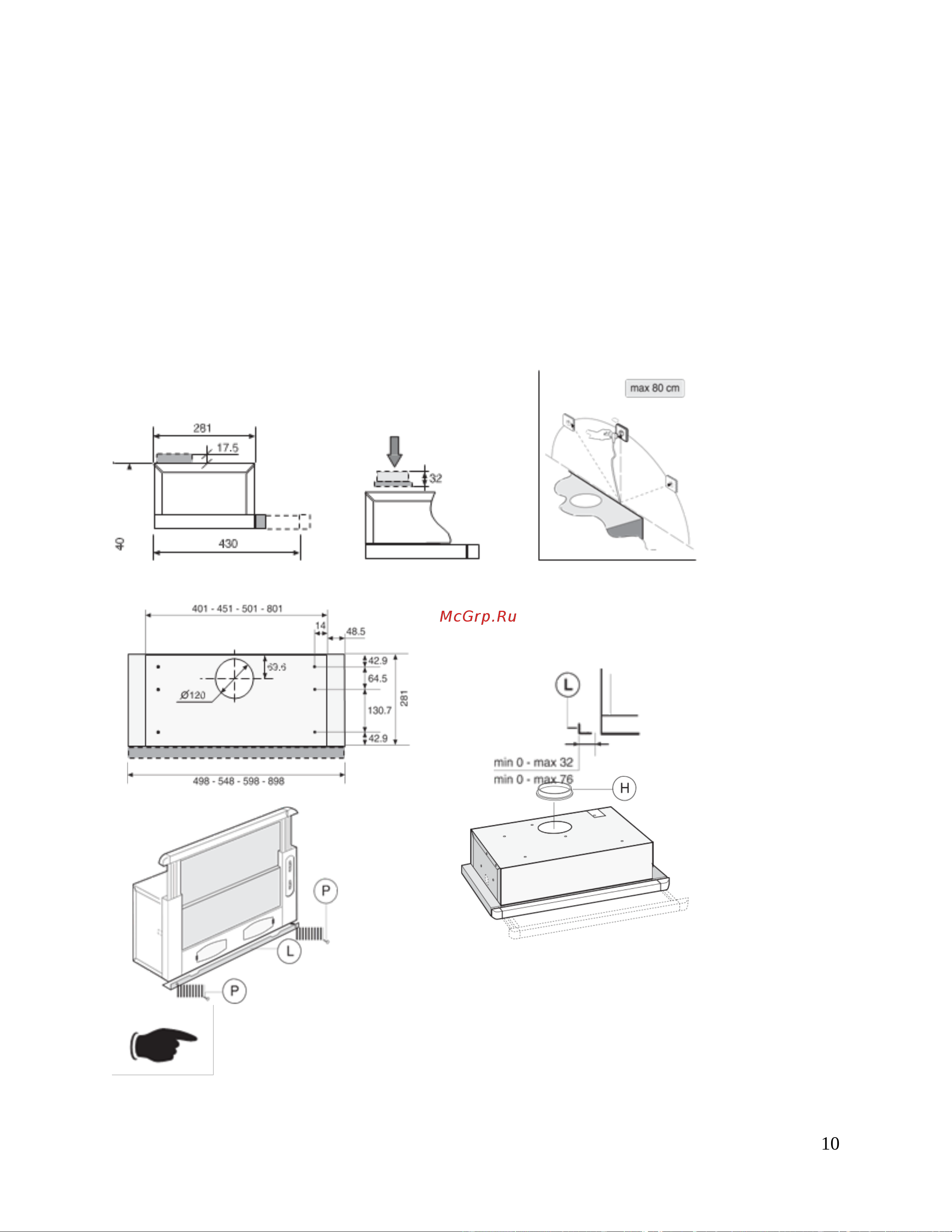

отверстия, как показано на рис. ниже.

Для правильного монтажа проследите, чтобы прибор и навесной шкаф

совпали с задней стороны. Выровняйте фронтальную часть вытяжки с дверцей

навесного шкафа, регулирую дистанционную деталь L справа и слева с помощью

винтов P (см. рис. ниже).

Внимание! Точные размеры вытяжек и вытяжных отверстий на

рисунках даны для только для справки, и могут менять в зависимости от модели.
