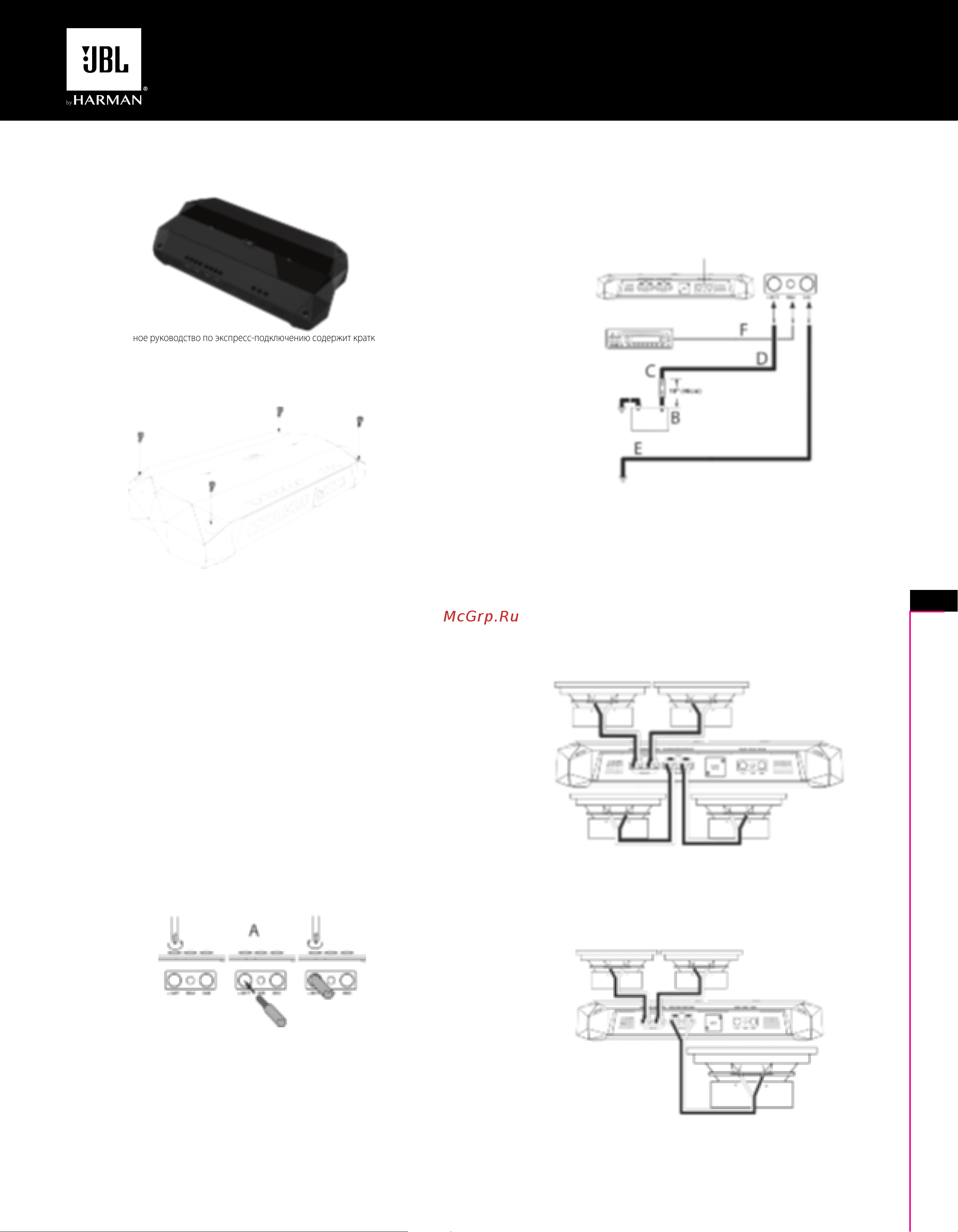

Руководство по экспресс-подключению усилителей
JBL Club-704/Club-4505/Club-5501
1. Установка усилителя
ВНИМАНИЕ: Перед началом установки отсоедините отрицательную (–) клемму автомобильного
аккумулятора.
•
При работе с инструментами всегда носите защитные очки.
•
Проверьте зазоры с обеих сторон выбранной монтажной поверхности. Убедитесь, что
шурупы или провода не проткнут тормозную магистраль, топливопровод или
электропроводку, и что монтаж проводов не будет мешать безопасной эксплуатации
автомобиля.
•
Делая проводку, убеждайтесь, что электрические контакты надежны и должным образом
изолированы.
•
Сгоревший предохранитель усилителя можно заменить только на предохранитель того же
типа с теми же номинальными характеристиками.
•
Чтобы не допустить перегрева усилителя, выберите для установке место, в котором
обеспечивается достаточная циркуляция воздуха, например под сиденьем или в багажнике.
•
Не устанавливайте усилитель радиатором вниз, так как это будет препятствовать
конвекционному охлаждению усилителя.
•
Установите усилитель так, чтобы он не мог быть случайно поврежден ногами сидящими
позади пассажирами или смещающимся грузом в багажнике.
•
Приложите усилитель к монтажной поверхности и отметьте положение монтажных
отверстий.
•
Просверлите направляющие отверстия для шурупов в монтажной поверхности.
•
Прикрепите усилитель к монтажной поверхности с помощью четырех подходящих шурупов
(не входят в комплект).
ПРИМЕЧАНИЕ: Возможно, вам будет удобнее сначала подвести все провода к усилителю, прежде
чем окончательно установить его.
ВНИМАНИЕ: Данное руководство по экспресс-подключению содержит краткую информацию об
установке и подключении усилителя. Более подробную информацию по установке,
подключению, настройке и регулировке усилителя см. в полном руководстве пользователя,
загрузить которое можно на сайте www.jbl.com.
ПРИМЕЧАНИЕ: Можно последовательно подключить два сабвуфера по 2 Ом, чтобы добиться
требуемого импеданса 4 Ом для сабвуферного канала.
A. С помощью крестовой отвертки ослабьте зажимной винт на каждой клемме, вставьте
оголенный провод и затяните зажимной винт, чтобы зафиксировать провод в клемме.
B. Подсоедините провод (калибра не менее 10AWG ~ 5,3 мм2) напрямую к положительной (+)
клемме аккумулятора.
C. Установите держатель для предохранителя на 60 А (модели Club-704 и Club-5501) или на 90 А
(Club-4505) на данный провод на расстоянии не более 46 см от положительной (+) клеммы
аккумулятора. Не устанавливайте предохранитель в держатель, пока не подведете все провода.
D.
Подведите силовой провод к усилителю и подсоедините его к клемме +12V усилителя. При
прокладке проводов через противопожарную перегородку и другой листовой металл
используйте проходные муфты. ВНИМАНИЕ: Недостаточная защита провода, идущего от
положительной клеммы аккумулятора, может привести к пожару в автомобиле.
3. Подключение динамиков к Club-704: 4-канальная
система
Всегда соединяйте клемму (+) для динамиков на усилителе с клеммой (+) на динамике, и клемму (–)
для динамиков на усилителе с клеммой (–) на динамике.
ВНИМАНИЕ: Убедитесь, что оголенные провода (+) и (–) не соприкасаются друг с другом и другими
клеммами как на усилителе, так и на динамике. В противном случае может произойти короткое
замыкание, которое может повредить усилитель.
Минимальный импеданс динамиков: 2 Ом для каждого
4. Подключение динамиков к Club-704: 3-канальная
система
Минимальный импеданс динамиков: 2 Ом (для левого и правого динамиков), 4 Ом (для сабвуфера)
2. Силовое соединение и заземление
E. Подсоедините провод (калибра не менее 10 AWG – 5,3 мм2) от клеммы GND на усилителе
непосредственно к кузову автомобиля. С помощью наждачной бумаги счистите краску с
участка металлической поверхности кузова автомобиля. Используйте стопорную шайбу
звездчатого типа для фиксации провода.
F. Соедините проводом (18AWG) клемму REM усилителя с выходомдистанционного включения
усилителя на стереосистеме, если таковой имеется.
JBL Club-704/Club-4505/Club-5501
Ослабьте винт
Вставьте
провод
Затяните винт
Клеммы питания
Головное устройство
автомобильной
аудиосистемы
Дистанционное включение
(не обязательно)
Провод калибра > #18 AWG (0,82 мм
2
)
Провод калибра > #10 AWG (5,26 мм
2
)
Провод калибра > #10 AWG (5,26 мм
2
)
Заземление на массу
(оголенный металл)
Передний левый динамик
Задний левый динамик Задний правый динамик
Передний правый динамик
Передний правый динамикПередний левый динамик
Сабвуфер (4 Ом)
Предохранитель на 60 А (Club-704/ Club-5501)
Предохранитель на 90 А (Club-4505)
RU
