РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ВстраиВаемая Вытяжка

www.avex-bt.ru

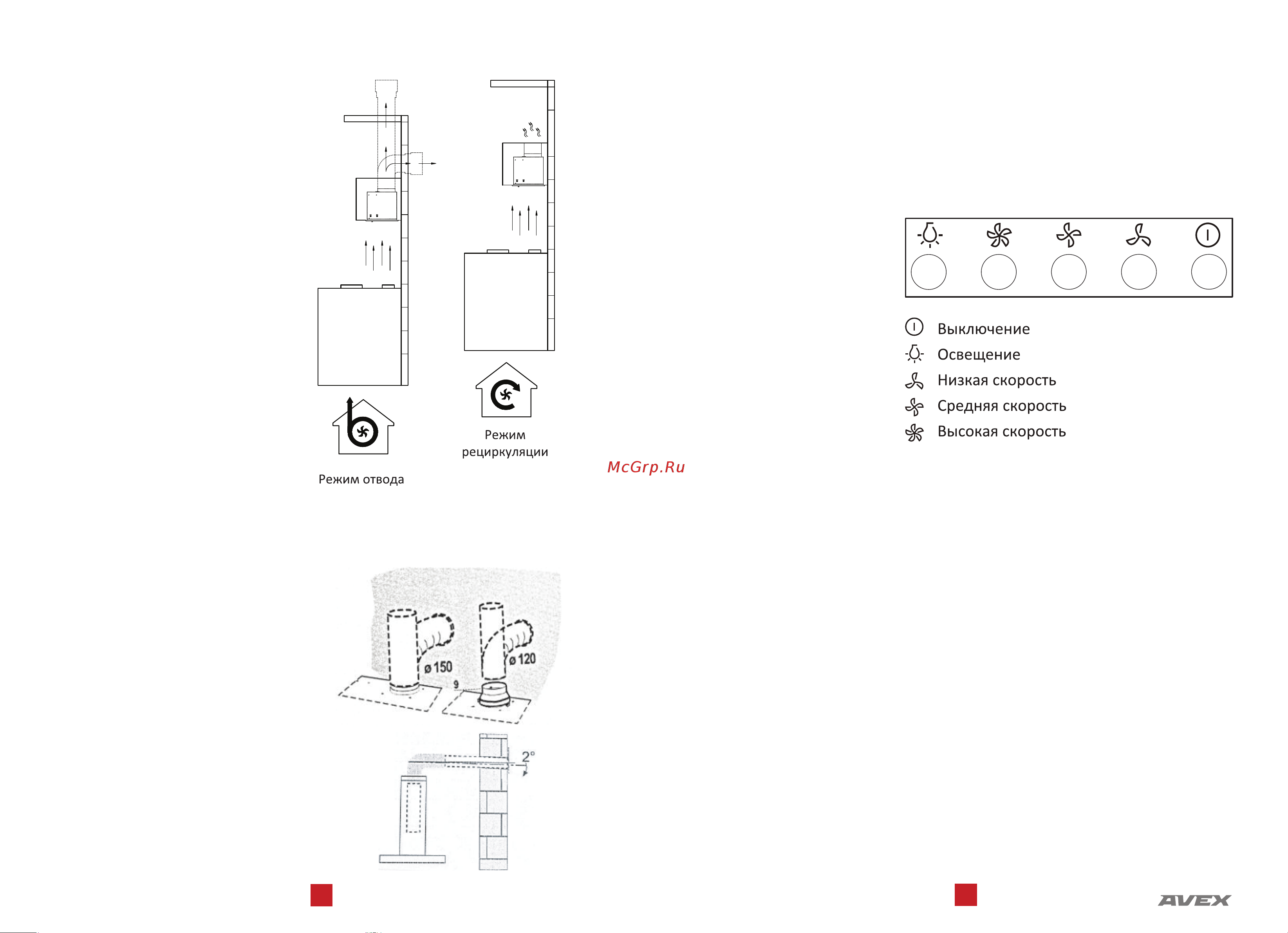

ВыбОР СпОСОбА

ОтВОДА ВОзДУхА

Данная вытяжка может рабо-

тать в двух режимах: отвод и

рециркуляция.

В режиме отвода воздух вы-

водится через воздухоотводную

трубу в систему вентиляции.

В режиме рециркуляции воздух

выходит обратно в помещение. В

этом режиме устанавливать трубу

и подключать ее к вентиляции не

нужно. Однако, для эффективной

работы в режиме рециркуляции

необходима установка угольных

фильтров, которые поглощают за-

пахи и жир, а также их своевре-

менная замена. Из-за необходи-

мости прохождения воздуха через

систему фильтрации, производи-

тельность вытяжки в этом режиме

будет ниже, чем в режиме отвода

(примерно на треть).

Вытяжку можно соединить системой

вентиляции при помощи воздухоотвод-

ной трубы диаметром

120 или 150 мм.

При использовании трубы диаметром

120 мм на выходное отверстие 150 мм

необходимо использовать переходник.

Труба должна иметь минимальное чис-

ло изгибов. При необходимости изгиба

в 90° максимальное отклонение от оси

вниз не должно превышать 2°.

пОРяДОк РАбОты

Панель управления

В зависимости от Вашей модели вытяжки панель управления может быть двух

видов.

Вариант 1
