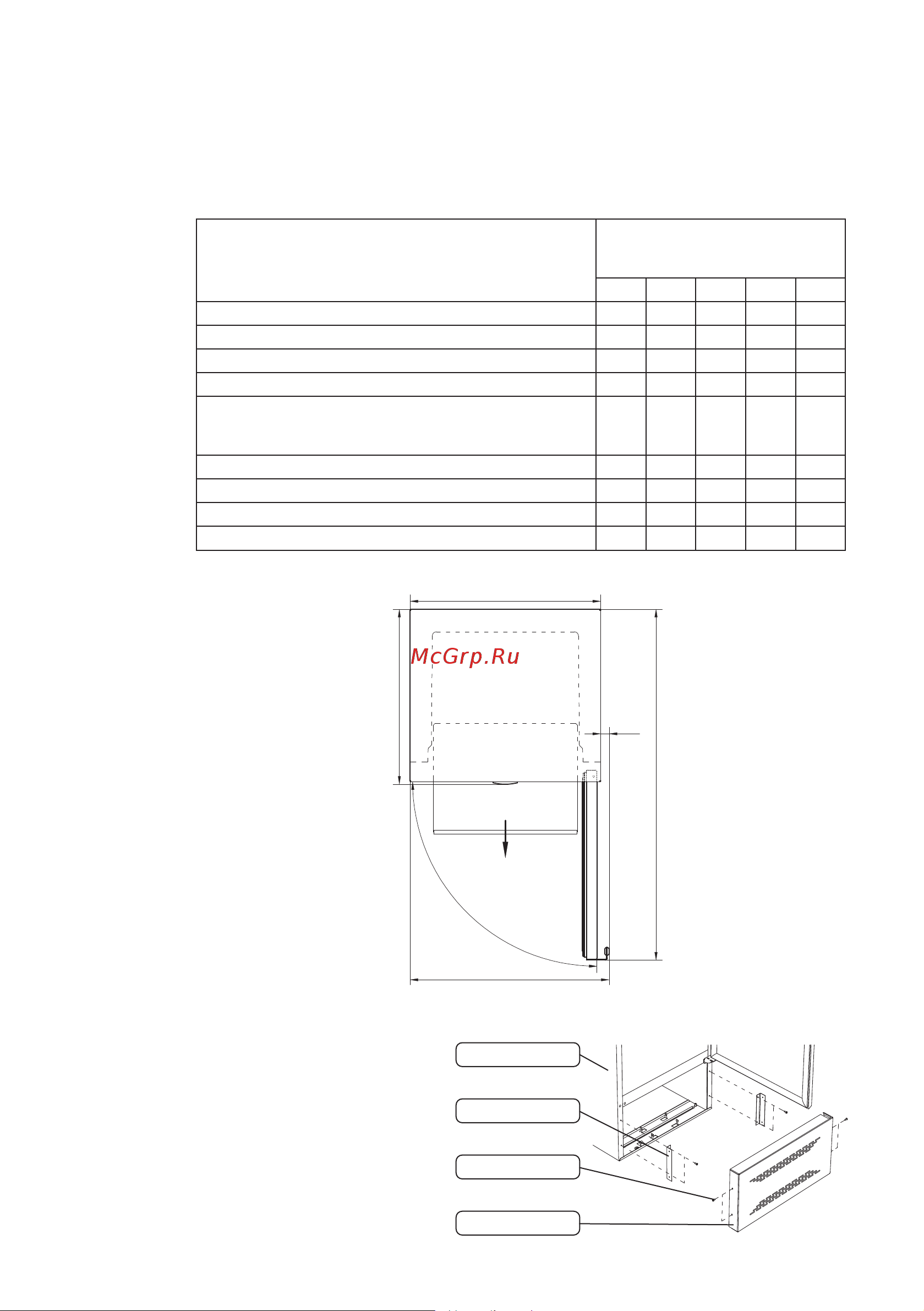

5
Минимальное
общее
пространство,
необходимое
для
эксплуатации
витрины
Модели
Размеры пространства,
необходимого для
эксплуатации витрины, мм
А Б В Г Д
Бирюса 102 480 510 605 1030 30
Бирюса 235DN 600 630 600 1160 30
Бирюса 152, 154DN, 290, 310, 310N 580 605 620 1140 35
Бирюса 152P, 310P, 310PN 580 605 600 1140 35
Бирюса 461RN, 461RDN, 461KRDN, 461RDNQ,
461KRDNQ, 521RN, 521RDN, 521KRDN, 521RDNQ,
521KRDNQ
670 715 670 1300 45
Бирюса 770RDNY 810 840 800 1550 30
Бирюса 700KRDNY, 770KRDNY 810 840 825 1575 30
Бирюса 770RDNQ 810 840 790 1540 30
Бирюса 770KRDNQ 810 840 815 1565 30
Б
min
90°
Г
А
В
Д
Установите цокольную панель
согласно рисунку:
• прикрутите уголки к
корпусу витрины при помощи
самонарезающих винтов;
• зафиксируйте цокольную панель
на уголках самонарезающими
винтами.
Цокольная панель, уголки и
самонарезающие винты входят в
комплектацию.
Корпус витрины
Уголок - 2 шт.
Винт - 8 шт.
Панель цокольная
Установка
цокольной
панели
Бирюса 310, 310P, 310N, 310PN:
Выравнивание
витрины
ВНИМАНИЕ!
• Выравнивание витрины в горизонтальной плоскости осуществляется вкручиванием или
выкручиванием регулировочных опор.
• Для самопроизвольного закрывания двери рекомендуется установить витрину с
небольшим наклоном назад (5–7 мм) от вертикальной оси.
При выравнивании витрины необходимо убедиться в ее устойчивом положении для
предотвращения появления вибрации и шумов в процессе эксплуатации.
