№ Описание Кол-во

01 Опора насоса 1

02 Масляный фильтр 1

03 Прокладка 2

04 Болт 1

05 Резервуарный цилиндр 1

06 Хвостовая заглушка 1

07 Прокладка 1

08 Заливной клапан 1

09 Шаровой затвор 2

10 Установочный винт 1

11 Прокладка 1

12 Управляющий клапан 1

13 Шаровой затвор 1

14 Шаровой затвор 1

15 Пружина 1

16 Прокладка 1

17 Запорный винт 1

18 Шаровой затвор 1

19 Пружинная крышка 1

20 Пружина 1

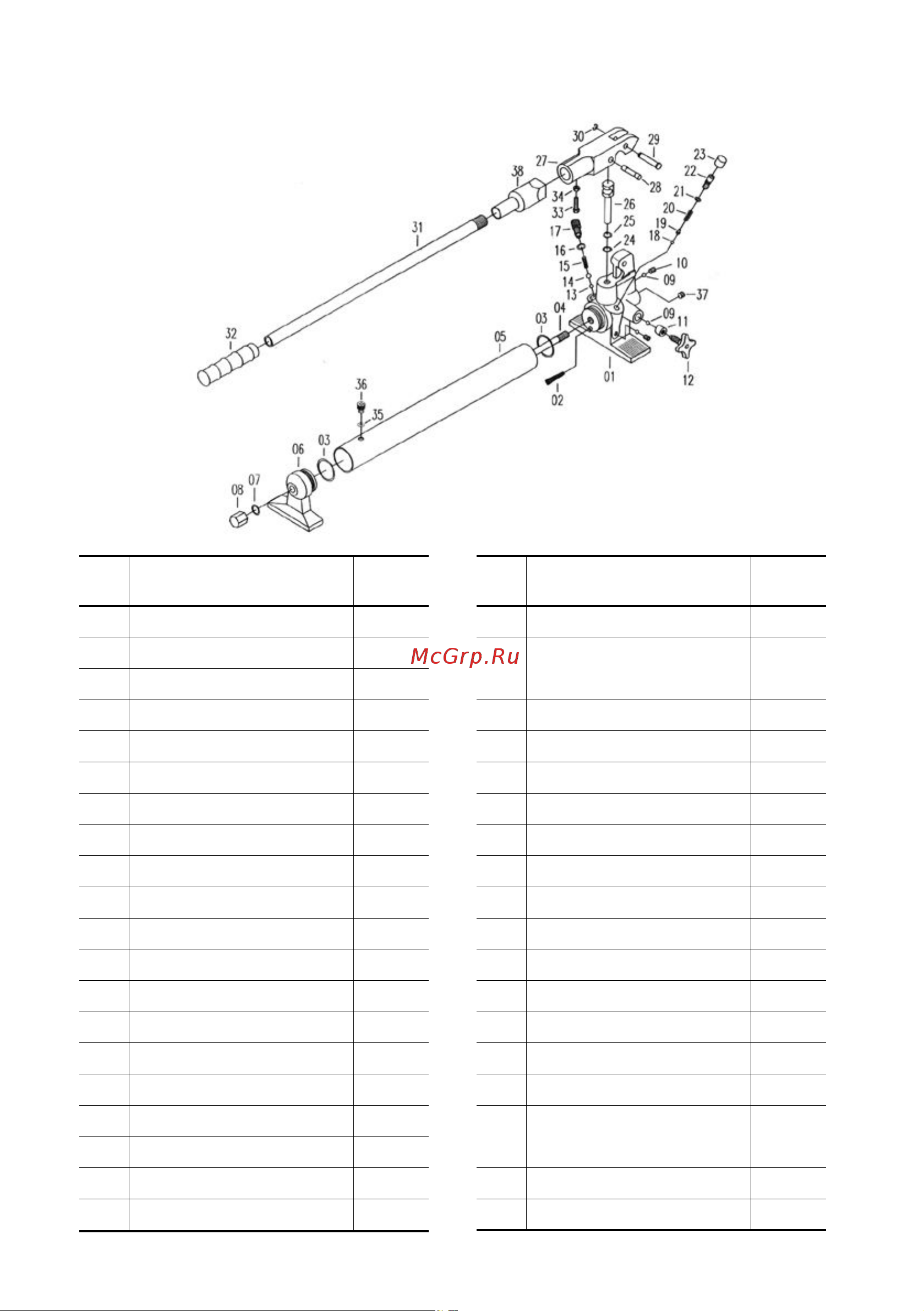

Схема гидравлического насоса

№ Описание Кол-во

21 Прокладка 1

22

Винт предохранительного

клапана

1

23 Пластиковая крышка 1

24 Прокладка 1

25 Поддерживающее кольцо 1

26 Шток 1

27 Коромысло 1

28 Штифт штока 1

29 Штифт коромысла 1

30 Стопорное кольцо 1

31 Ручка насоса 1

32 Рукоятка 1

33 Болт 1

34 Гайка 1

35 Прокладка 1

36

Винт-заглушка воздушного

отверстия

1

37 Винт 1

38 Защитный хомут 1

Рис. 2
