Инструкция по эксплуатации

- 8 -

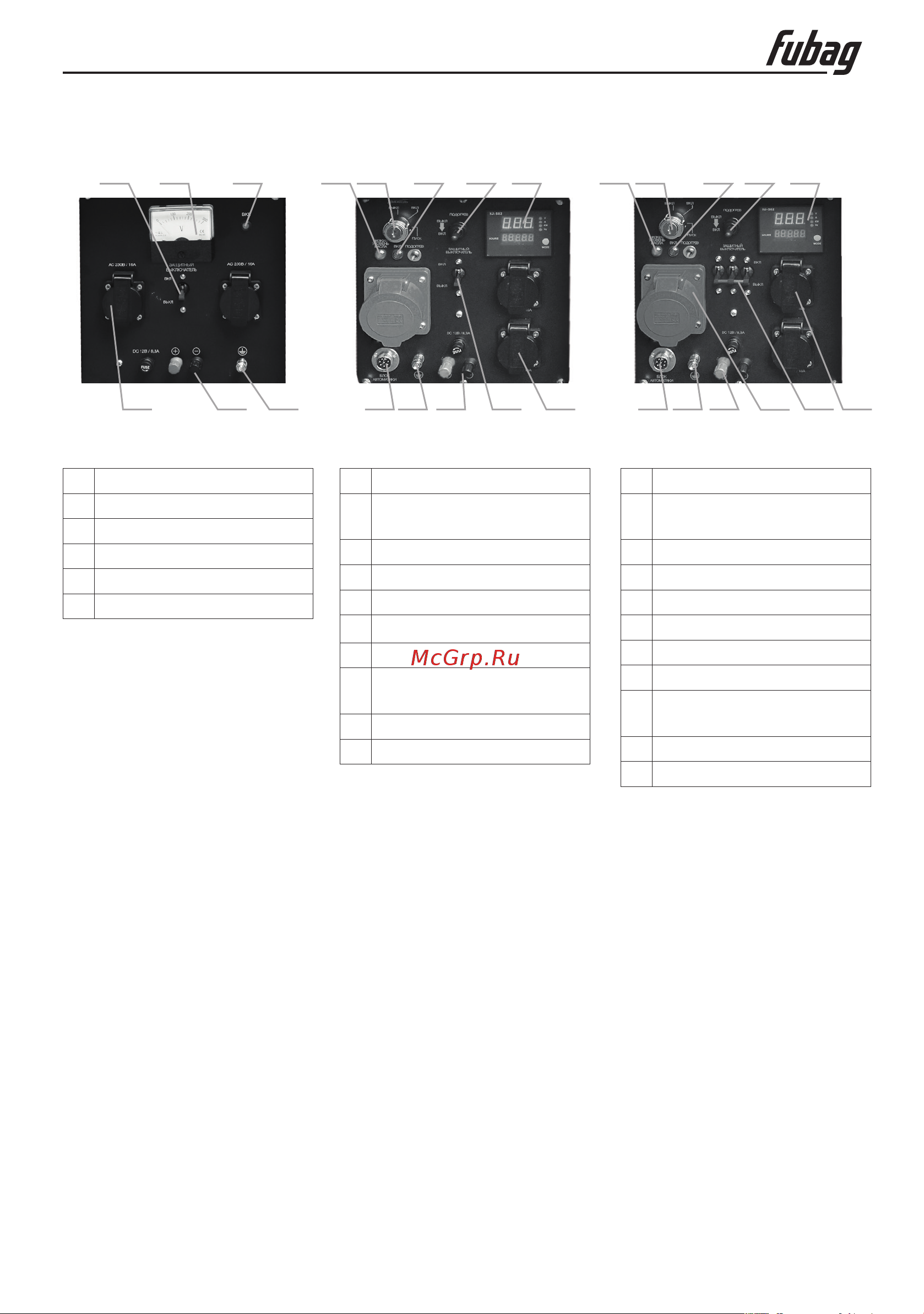

3.4 ЭЛЕМЕНТЫ ПАНЕЛИ УПРАВЛЕНИЯ

Рис. 3.9 DS 3600 Рис. 3.10 DS 5500 A ES Рис. 3.11 DS 7000 DA ES

1 Индикатор работы

2 Вольтметр

3 Защитный выключатель

4 Розетки 230 В

5 Клемма заземления

6 Клеммы DC 12 В

1 Ключ электростартера

Индикатор уровня

масла

3 Цифровой дисплей

4 Выключатель подогрева

5 Защитный выключатель

6 Индикатор работы

7 Розетки 230 В

Разъем блока автома-

тики

9 Клемма заземления

10 Клеммы DC 12 В

1 Ключ электростартера

Индикатор уровня

масла

3 Цифровой дисплей

4 Выключатель подогрева

5 Защитный выключатель

6 Розетка 400 В

7 Индикатор работы

8 Розетки 230 В

Разъем блока автома-

тики

10 Клемма заземления

11 Клеммы DC 12 В

3 2 21 16 74 43 32 1

4 9 108 96 7 85 510 115

Примечание!

• В целях защиты от короткого замыкания электростанция подлежит заземлению.

3.5 ПОДКЛЮЧЕНИЕ НАПРЯЖЕНИЯ 230 В ИЛИ 12 В

• Защитный выключатель на панели управления перед пуском должен быть установлен

вотключенное положение. Включив электростанцию, нужно подождать, пока не будет до-

стигнута необходимая частота вращения, после чего установить переключатель во включен-

ное положение для подачи напряжения 230 В.

• Для подачи 12 В необходимо установить защитный выключатель в выключенное положе-

ние. Включив электростанцию, нужно подождать, пока не будет достигнута необходимая

частота вращения, подключить потребитель 12 В, после чего установить выключатель в по-

ложение ВКЛ для подачи напряжения 12 В.
