Перед началом установки необходимо:

1. Убедиться, что размеры приобретенного изделия соответствуют выбранному

месту установки.

2. Отсоединить и снять (по возможности) мебель, находящуюся вблизи места

установки вытяжки, для обеспечения доступа к потолку или к стене, к которой

должна крепиться вытяжка. Если это невозможно, следует защитить

расположенные вблизи места работы элементы от возможных повреждений.

3. Убедиться, что вблизи места установки вытяжки имеется электрическая

розетка, проверить возможность подключения вытяжки к вентиляционному

каналу для отвода паров из помещения.

4. Убедиться, что в местах, в которых будет выполняться сверление отверстий,

не проходят провода и соединения (электрические, гидравлические и т.д.).

5. Приготовить следующие инструменты: рулетку, карандаш, дрель/шуруповерт,

сверло Ø8, отвертку, уровень.

Выполнение монтажных работ:

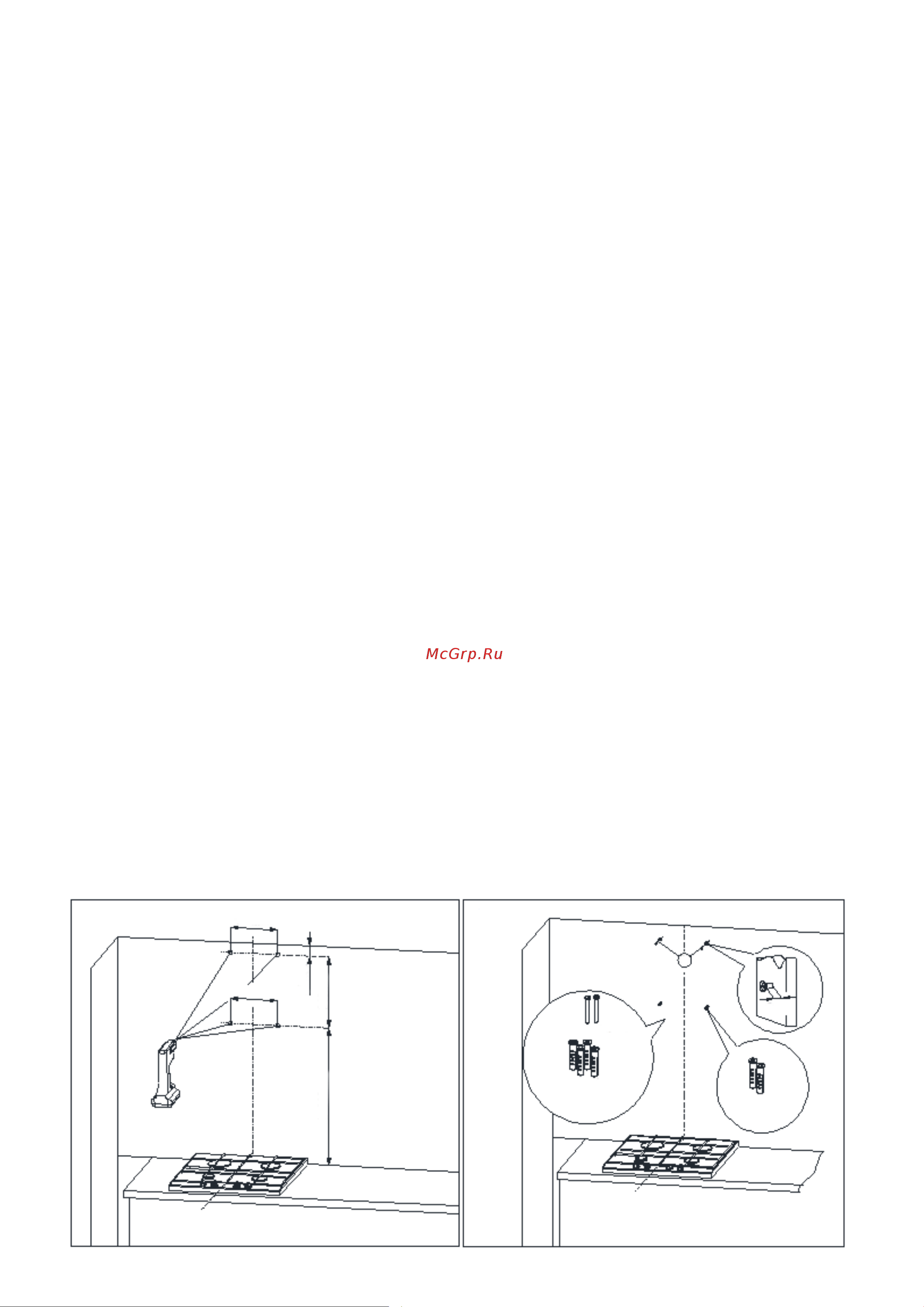

1. Определить ось нагревательного элемента, спроецировать ее на стену, на

которой будет монтироваться вытяжка. Отметить все точки крепления

вытяжки. Просверлить отверстия с помощью дрели (Рис. 4).

2. В высверленные отверстия вставить распорные дюбели. В два отверстия,

обозначенные буквой A, вкрутить шурупы, оставляя 7 мм длины шурупа

снаружи дюбеля (Рис. 5).

3. Снимите часть настенного крепления с крышки. Для этого откручиваем четыре

винта M4x12, показанных на (Рис. 6).

4. Повесьте крепления крышки на два ослабленных винта (Рис. 7).

5. Поместите уровень на крепление и расположите элемент горизонтально, как

указывает уровень, затем затяните два ослабленных винта и затяните два

других (Рис. 8).

6. Прикрепите крышку к резьбовому креплению таким образом, чтобы крепление

втянулось в крышку. Используйте четыре винта M4x12 и прикрепите крышку

на место (Рис.9).

4 х ⌀8

140 мм

мин: 30 мм

513 мм

L + 360 мм

2 х ⌀5 х 45 мм

4 х ⌀8 х 40 мм

7 мм

2 х ⌀8 х 40 мм
