4
5

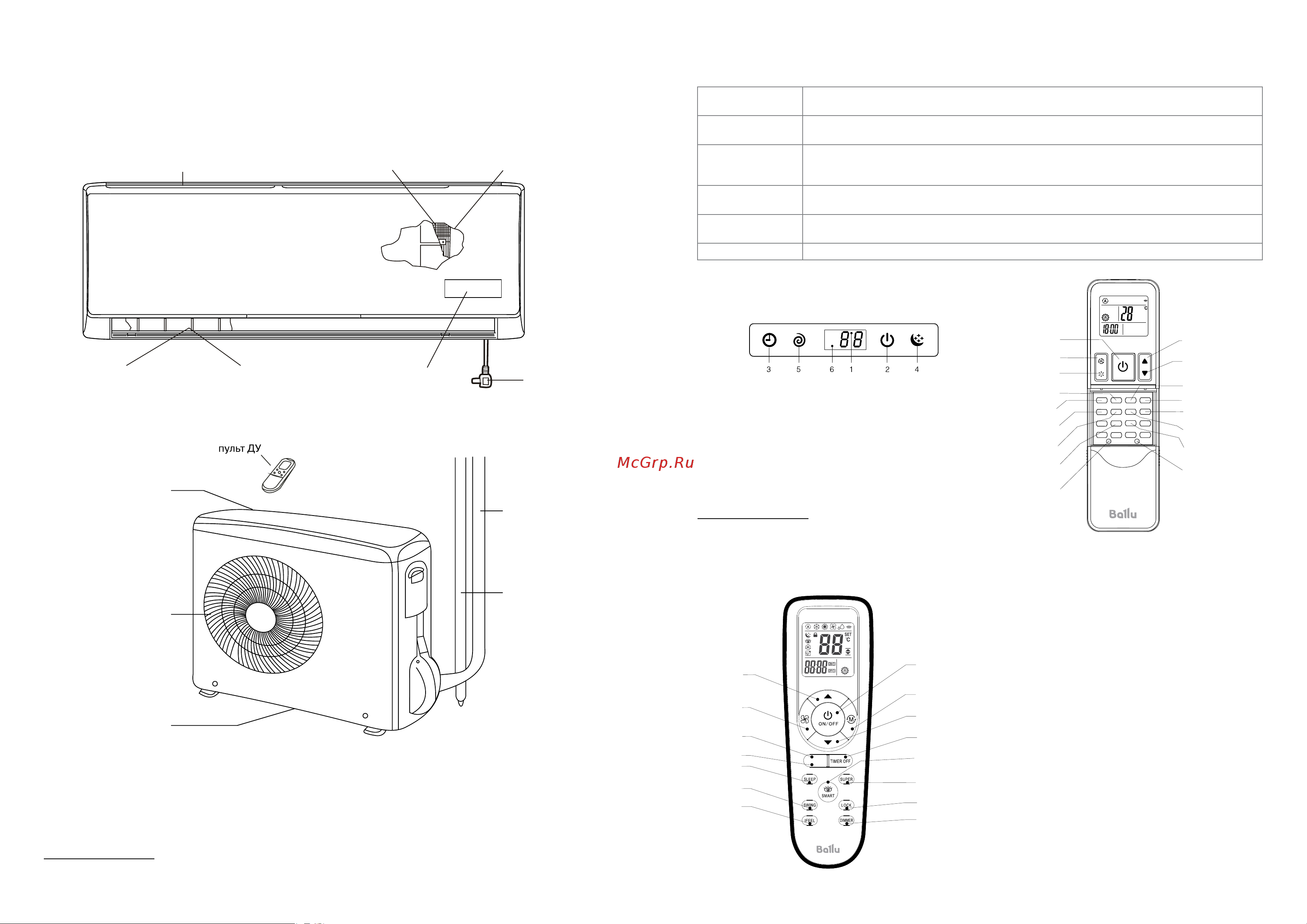

Устройство кондиционера*
Внутренний блок
Наружный блок
Управление кондиционером
ЖК дисплей на внутреннем блоке*
1. Индикатор температуры.
2. Индикатор включения/выключения.
3. Индикатор работы таймера.
4. Индикатор ночного режима работы.
5. Индикатор работы компрессора («спираль»
или «круг»).
6. Приемник сигналов с пульта.
* Панель управления Вашего кондиционера визуально может
отличаться. Функции дисплея при этом остаются те же.
Описание пульта дистанционного
управления
Устройство кондиционера
воздухозаборная
решетка
воздушный
фильтр
датчик
температуры
вилкадисплей
воздуховыпускная
решетка
вентилятор
воздухозаборная
решетка
(сзади, сбоку)
воздуховыпускная
решетка
сток конденсата
фреоновая
трасса и
кабели
дренажный
шланг
ПРИ МЕ ЧА НИЕ:
Этот кон ди ци о нер со сто ит из вну т рен не го и на руж-
но го бло ков. Уп рав ле ние кон ди ци о не ром воз мож но
с пуль та ДУ.
В комплект сплит-системы (кондиционера возду-
ха) входят: один внутренний блок кондиционера
воздуха с пультом управления в упаковке, один
внешний (наружный) блок кондиционера возду-
ха в упаковке, одна инструкция пользователя.
Воздухозаборная
решетка
Воздух из помещения забирается через эту секцию и проходит через воздушный фильтр, на
котором задерживается пыль.
Воздуховыпускная
решетка
Кондиционированный воздух выходит из кондиционера через воздуховыпускную решетку.
Пульт ДУ
С по мо щью бес про вод но го пуль та ДУ, мож но вклю чать и вы клю чать кон ди ци о нер, вы би рать
ре жим ра бо ты, ре гу ли ро вать тем пе ра ту ру, ско рость вра ще ния вен ти ля то ра, ус та нав ли вать
ра бо ту кон ди ци о не ра по тай ме ру, ре гу ли ро вать угол на кло на жа лю зи.
Фреоновая трасса
Вну т рен ний и на руж ный бло ки кон ди ци о не ра со еди не ны меж ду со бой мед ны ми труб ка ми по
ко то рым те чет фре он.
Наружный блок
В на руж ном бло ке на хо дит ся ком прес сор, мо тор вен ти ля то ра, теп ло об мен ник и дру гие элек-
три че с кие ча с ти.
Дренажный шланг Влага из воздуха в помещении конденсируется и отводится наружу через дренажный шланг.
Управление кондиционером
10
11
12
13
3
4
1
2
6
7
5
8
9
MODE
CLOCK
TI MER ON
TI MER OFF
DIMMER
SMART
SWING
MUTE
TEP SWIT CH
SLEEP
I FEE L
SOFT
14
16
17
15
ПРИ МЕ ЧА НИЕ:
На рисунке пульт ДУ представлен со сдвинутой крышкой.
1. Кнопка включения/выключения
Данная кнопка включает и отключает прибор.
2. Кнопка «MODE»
С помощью данной кнопки выбирают-
ся режимы работы: охлаждение (инди-
катор «Cool»), осушение (индикатор
«Dehumidifier»), вентиляция (индикатор
«Fan»), функции обогрева («Heating»).
3. Кнопка «FAN SPEED»
С помощью данной кнопки выбирается
скорость вращения вентилятора: авто-
матическая (индикатор «Auto») высокая
(индикатор «High»), средняя (индикатор
«Med»), низкая (индикатор «Low»).
4,5. Кнопки «Вверх» и «Вниз»
С помощью данных кнопок Вы можете
либо устанавливать желаемую темпера-
* Внешний вид блоков Вашего кондиционера может отличаться от схематичных изображений в инструкции.
BSQ
15
7
8
10
11
3
4
1
2
5
12
13
18
9
6
TI ME O N/C LO CK
