15

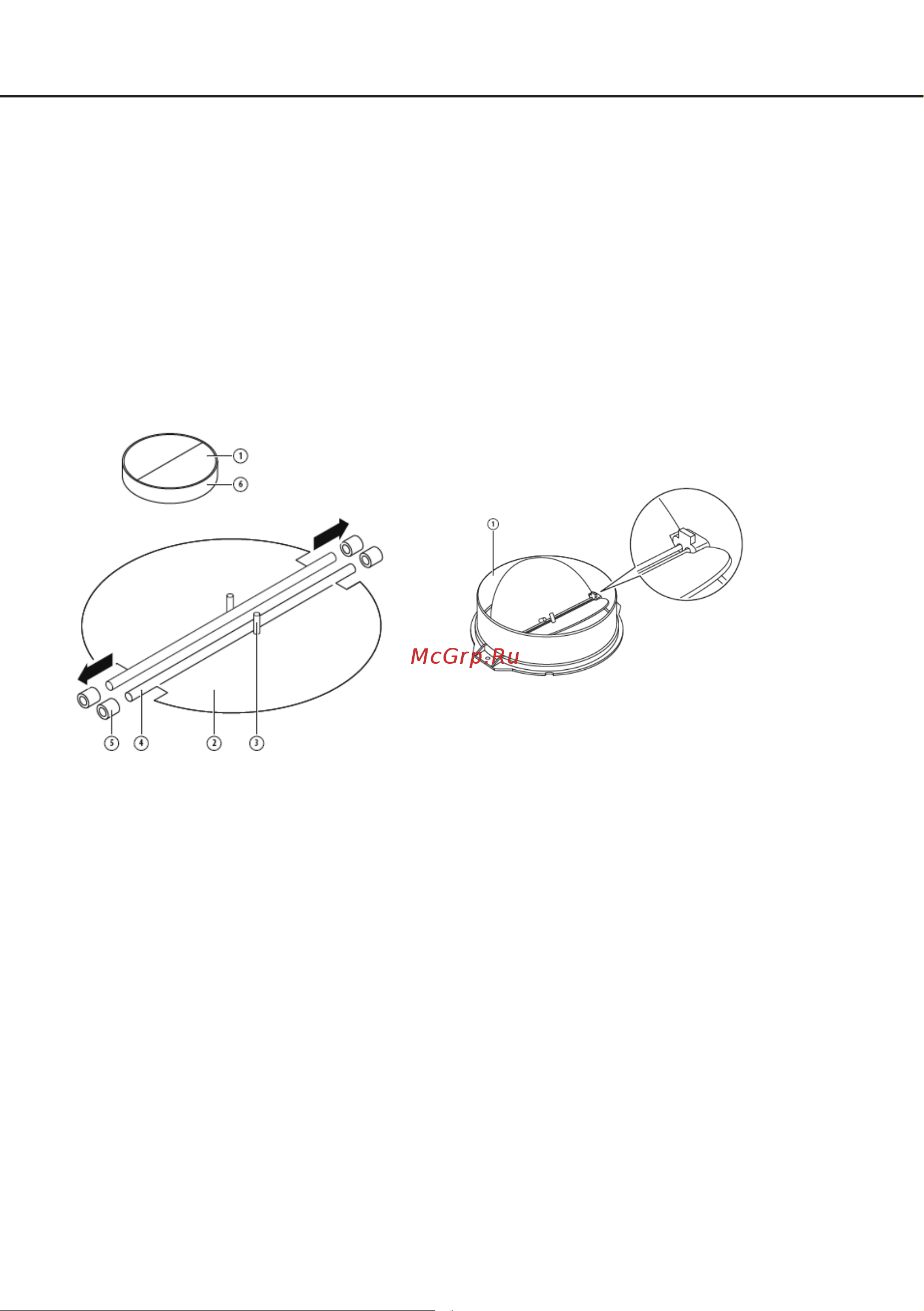

Установка антивозвратного клапана
Если вытяжка не имеет собранного антивозвратного клапана (1), Вам
следует прикрепить его половинки корпусу. На изображениях показан только
пример установки клапана, выпускное отверстие может быть различным
в зависимости от различных моделей и конфигурации.
Для установки антивозвратного клапана необходимо:
Установить две половинки 2 в корпус переходника 6.
Штифт 3 должен быть ориентирован сверху.
Ось 4 должна быть вставлена в отверстия 5 на корпусе переходника.
Повторите все операции для 2половины.
Соединение воздуховода с вытяжкой
Перед соединением вытяжки с воздуховодом, вы должны следить за
пластиковыми затворками антивозвратного клапана вытяжки. Перед
подсоединением с воздуховодом включите вытяжку и убедитесь в том, что
затворки двигаются вверх и позволяют воздуху выходить. Или же измените
направление затворок.
Установите пластиковый переходник с антивозвратным клапаном на
выпускное отверстие на корпусе вытяжки. После того, как вы наденете
воздуховод на переходник, закрепите его без чрезмерного затягивания
через пластиковый держатель кабеля или зажим. Прикрепите другой конец
воздуховода к отверстию вентиляции в стене.
Перетягивание держателя или зажима кабеля при подсоединении
воздуховода может помешать работе затворок. Перед тем, как соединить
воздуховод с вентиляцией вашего дома, вы должны убедиться в правильной
работе вытяжки.
ЭТАПЫ УСТАНОВКИ ВЫТЯЖКИ
