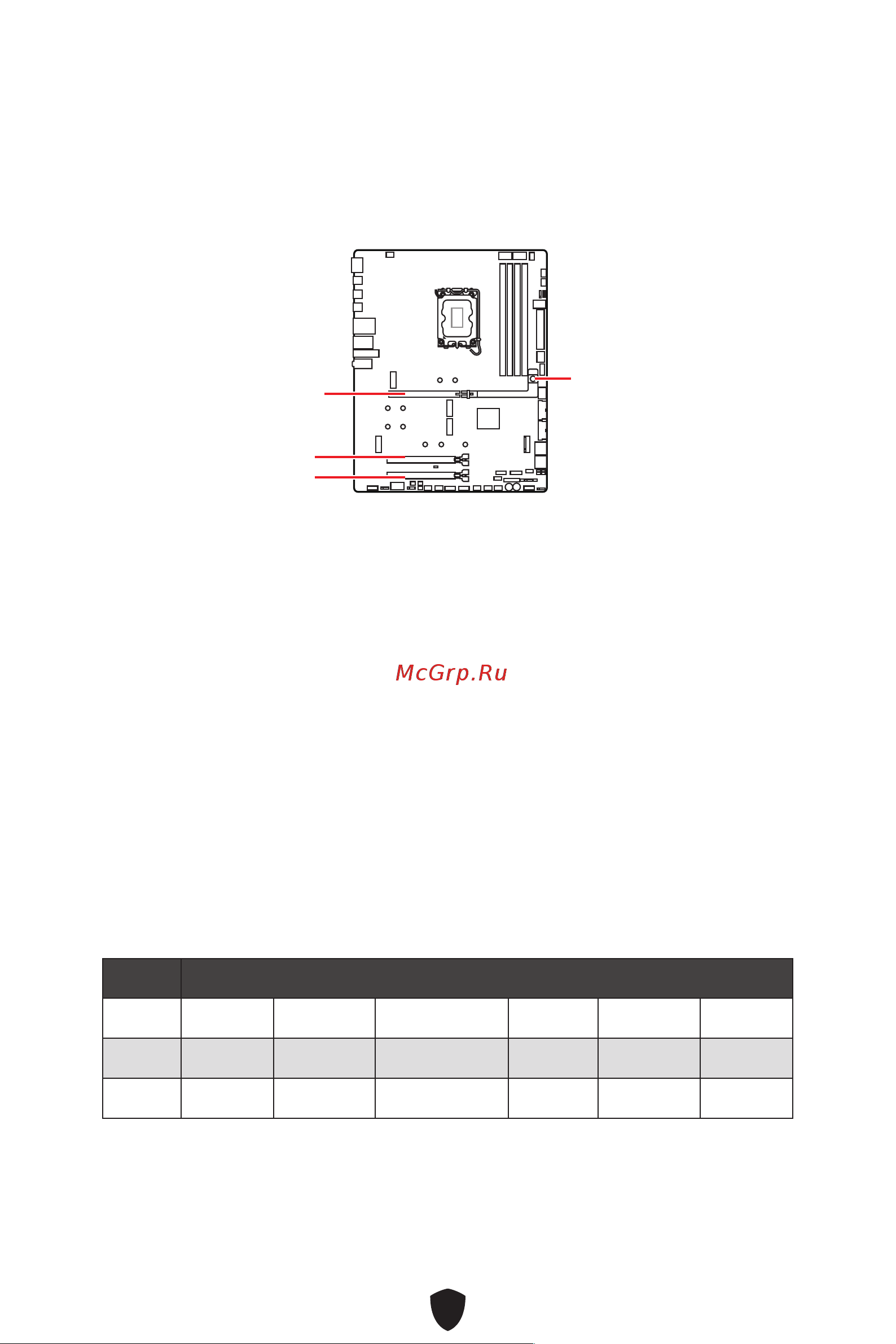

PCI_E1~3: Слоты расширения PCIe

Слоты расширения PCI Express (PCIe) предназначены для подключения карт

расширения, таких как видеокарты, сетевые карты или устройства хранения

данных, добавляя компьютеру дополнительные функции.

⚠

Внимание!

●

При установке массивной видеокарты, необходимо использовать такой

инструмент, как MSI Graphics Card Bolster для поддержки веса графической

карты и во избежание деформации слота.

●

Для установки одной карты расширения PCIe x16 с оптимальной

производительностью рекомендуется использовать слот PCI_E1.

●

Перед установкой или извлечением плат расширения убедитесь, что кабель

питания отключен от электрической сети. Прочтите документацию на карту

расширения и выполните необходимые дополнительные аппаратные или

программные изменения для данной карты.

PCI_E1: PCIe 5.0 x16

PCI_E2: PCIe 5.0 x8

PCI_E3: PCIe 4.0 x4

Кнопка EZ PCIe Release

Таблица конфигурации линий PCIe процессора

Для того, чтобы разъем M2_4 поддерживал режим PCIe 5.0 x4, слоты PCI_E1,

PCI_E2 и разъем M2_4 должны использовать линии PCIe процессора. Обратитесь

к таблице ниже, чтобы настроить линии PCIe процессора для каждого слота в

меню BIOS.

Слот Линия PCIe процессора

PCI_E1 5.0 x16 5.0 x8+x8 5.0 x8+x4+x4 5.0 x8 5.0 x8 5.0 x8

PCI_E2 - - - 5.0 x8 5.0 x4+x4 5.0 x4

M2_4 N/A N/A N/A N/A N/A 5.0 x4

(-: Нет сигнала; N/A: M2_4 по умолчанию использует линию PCIe 4.0x4 от чипсета).
