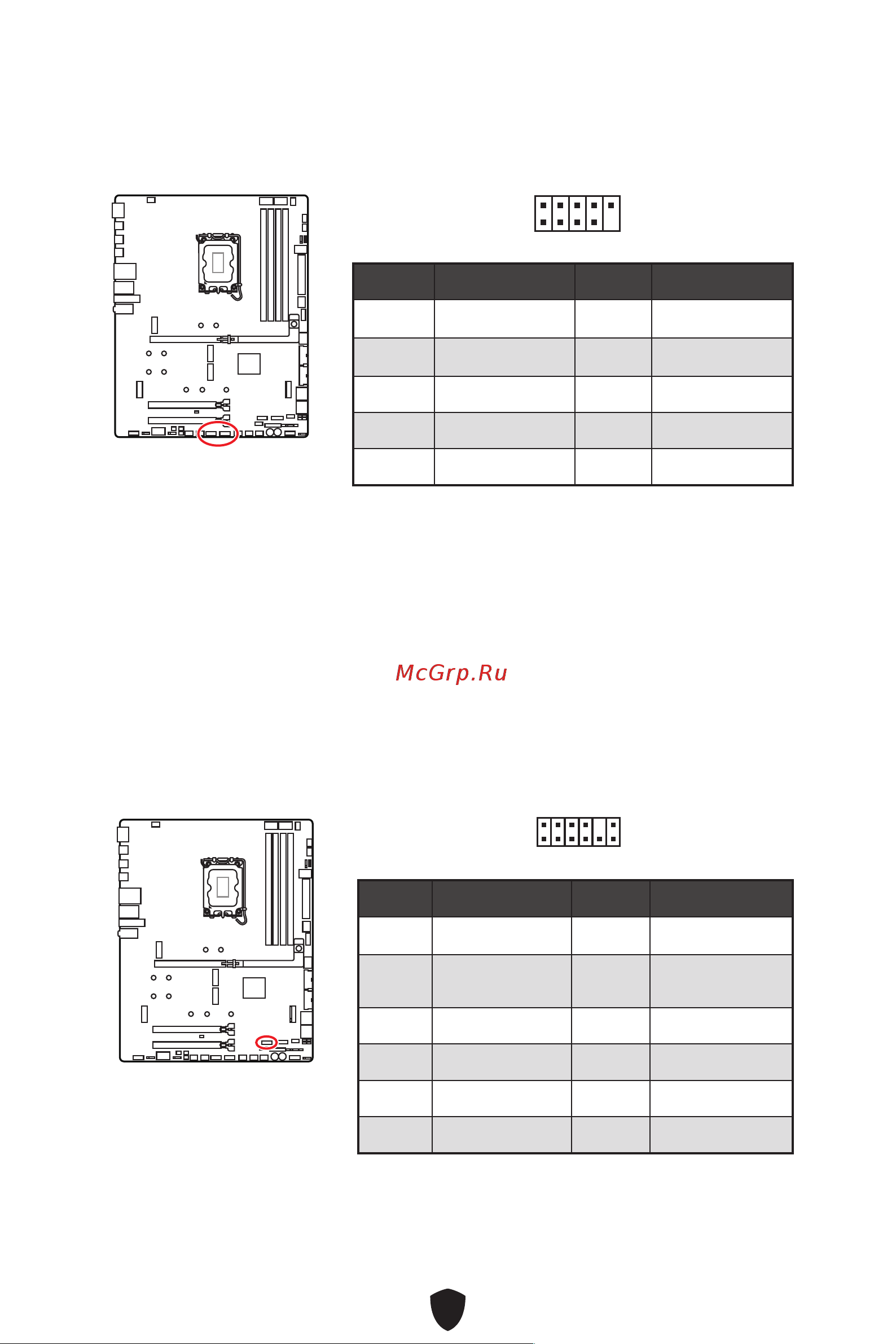

JUSB1~2: Разъемы USB 2.0

Данные разъемы предназначены для подключения портов USB на передней

панели с поддержкой скорости передачи данных до 480 Мбит/с.

⚠

Внимание!

●

Помните, что во избежание повреждений, необходимо правильно подключать

контакты VCC и земли.

●

Для того, чтобы зарядить ваш iPad, iPhone и iPod через порты USB, пожалуйста,

установите утилиту MSI Center.

JTPM1: Разъем модуля ТРМ

Данный разъем используется для подключения модуля ТРМ (Trusted Platform

Module), который обеспечивает безопасное хранение конфиденциальных

данных и выполняет криптографические операции, гарантирующие целостность

вашей системы.

Контакт Название сигнала Контакт Название сигнала

1 VCC 2 VCC

3 USB0- 4 USB1-

5 USB0+ 6 USB1+

7 Ground 8 Ground

9 No Pin 10 NC

2 10

Контакт Название сигнала Контакт Название сигнала

1 SPI Power 2 SPI Chip Select

Master In Slave Out

(SPI Data)

Master Out Slave In

(SPI Data)

5 Reserved 6 SPI Clock

7 Ground 8 SPI Reset

9 Reserved 10 No Pin

11 Reserved 12 Interrupt Request

2 12

⚠

Внимание!

Модуль TPM в комплект не входит и приобретается отдельно.
