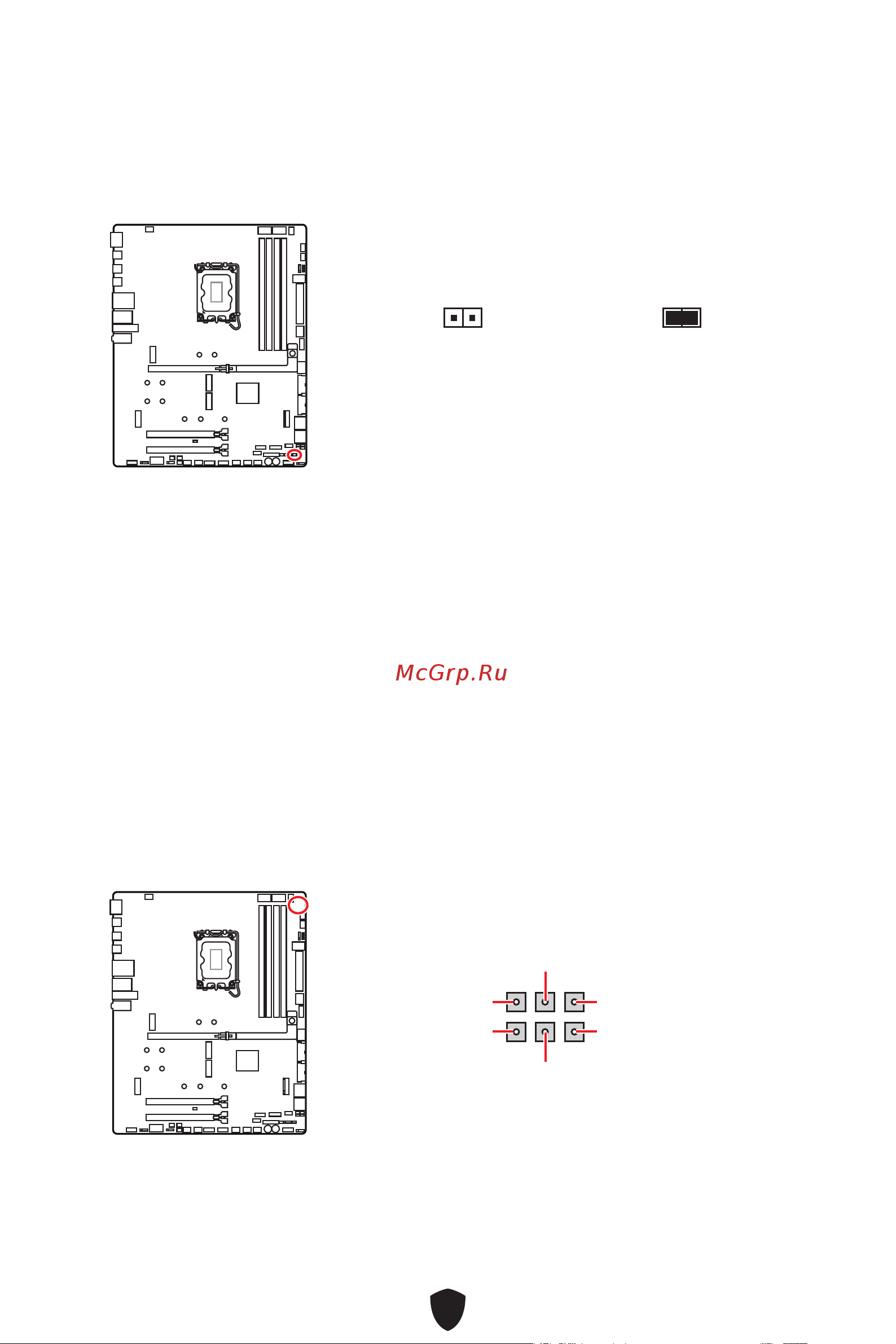

JBAT1: Джампер очистки данных CMOS (Сброс BIOS)

На плате установлена CMOS память с питанием от батарейки для хранения

данных о конфигурации системы. Для сброса конфигурации системы (очистки

данных CMOS памяти), воспользуйтесь этим джампером.

Сохранение данных

(По умолчанию)

Очистка данных/

Сброс BIOS

Сброс настроек BIOS до значений по умолчанию

1. Выключите компьютер и отключите шнур питания.

2. Используйте джампер, чтобы замкнуть соответствующие контакты JBAT1 в

течение 5-10 секунд.

3. Снимите джампер с контактов JBAT1.

4. Подключите шнур питания и включите компьютер.

Разъемы для замера напряжения V-Check Points

Данные разъемы предназначены для измерения текущих значений напряжения

на компонентах ПК. Для замера напряжения потребуется мультиметр (

приобретается отдельно). Для измерения напряжения подключите один из

щупов мультиметра к «ЗЕМЛЕ» ( крепежное отверстие для винтов ), второй щуп

мультиметра подключите к соответствующему контакту разъема для замера

напряжения. Для получения дополнительной информации обратитесь к

руководству мультиметра.

CPU IO

VCC SA

GND

VCC CORE

CPU_VDD2

VNNAON
