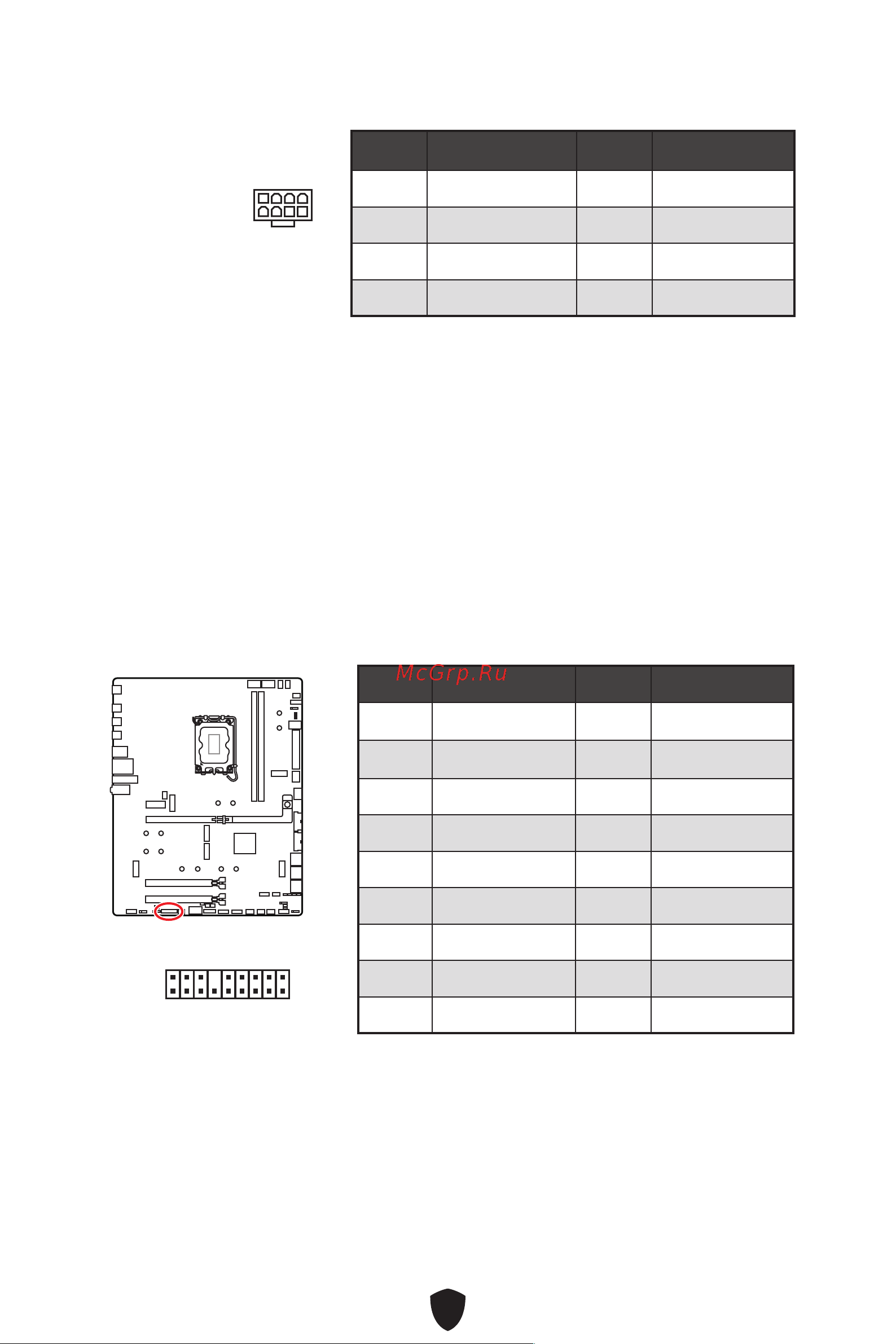

PCIE_PWR1

Контакт Название сигнала Контакт Название сигнала

1 +12V 2 +12V

3 +12V 4 SENS1

5 Ground 6 SENS0

7 Ground 8 Ground

PCIE_PWR1

⚠

Внимание!

●

Для обеспечения стабильной работы системной платы проверьте надежность

подключения всех кабелей питания к блоку питания АТХ.

●

Для обеспечения быстрой зарядки через порт JUSBC1 (USB PD) с мощностью

60Вт необходимо подключить разъем PD_PWR1 к блоку питания.

JTBT5_1: Разъем для подключения карты

расширения Thunderbolt™ 5

Данный разъем предназначен для подключения карты расширения MSI

Thunderbolt™ 5.

2 18

Контакт Название сигнала Контакт Название сигнала

1 5VDUAL 2 5VDUAL

3 GPIO 4 GPIO

5 SLP_S3# 6 GPIO

7 SLP_S4# 8 No Pin

9 Ground 10 PD_EC_I2C_SCL

11 GPIO 12 PD_EC_I2C_SDA

13 GPIO 14 Ground

15 TBT_CARD_DET# 16 PD_EC_I2C_INT

17 GPIO 18 PS_ON#
