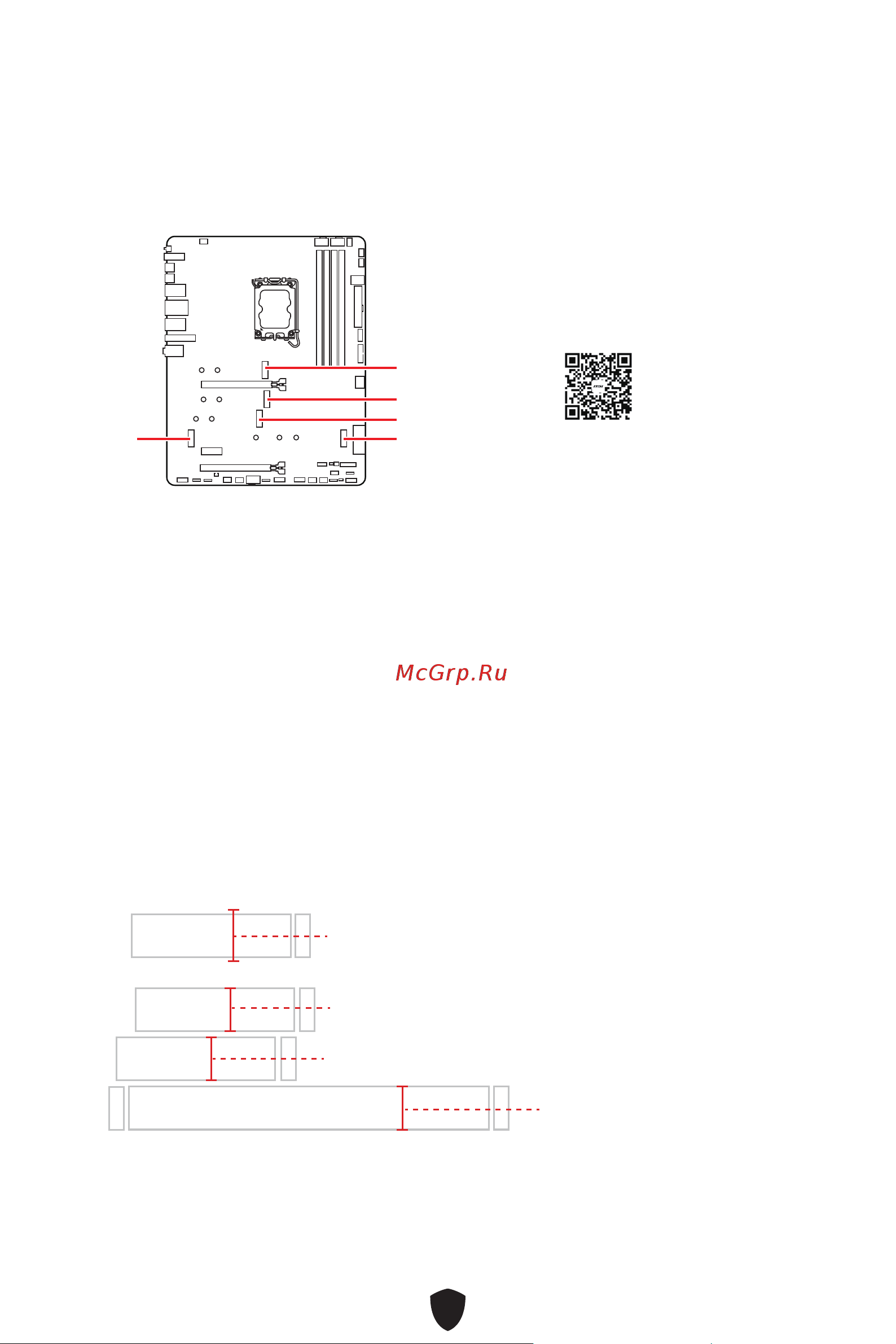

M2_1~5: Разъемы M.2 (Ключ M)

Разъем M.2 - это компактный высокоскоростной разъем для плат расширения на

материнской плате. К нему можно подключить твердотельный накопитель M.2

SSD, который обеспечивает более высокую производительность по сравнению с

традиционными SATA SSD.

M2_1

Ширина: до 25 мм

Ширина: до 22 мм

M2_2

M2_3

M2_4 M2_5

⚠

Внимание!

●

Технология Intel® RST только поддерживает PCIe M.2 SSD с UEFI ROM.

●

В случае, если M.2 SSD оснащен собственным радиатором:

●

Удалите пластину M.2 или резиновый кубик в разъеме M.2, затем установите

M.2 SSD. Не устанавливайте дополнительный радиатор, поставляемый с

материнской платой.

●

Во избежание повреждений радиатора убедитесь, что радиатор M.2 SSD

соответствует ограничениям по размеру.

Смотрите видео, чтобы узнать как

установить M.2 SSD с радиатором

Screwless M.2 Shield Frozr.

Ограничения по размеру радиатора M.2 SSD

При приобретении дополнительного радиатора обратитесь к приведенной ниже

диаграмме, чтобы уточнить размеры установочного пространства для радиатора

M.2 SSD. При определении установочного пространства учитывайте также

высоту установленной карты расширения PCIe.

M2_1

M2_2

M2_3

M2_4 и M2_5

●

https://msi.gm/S7F5D000

⚽
