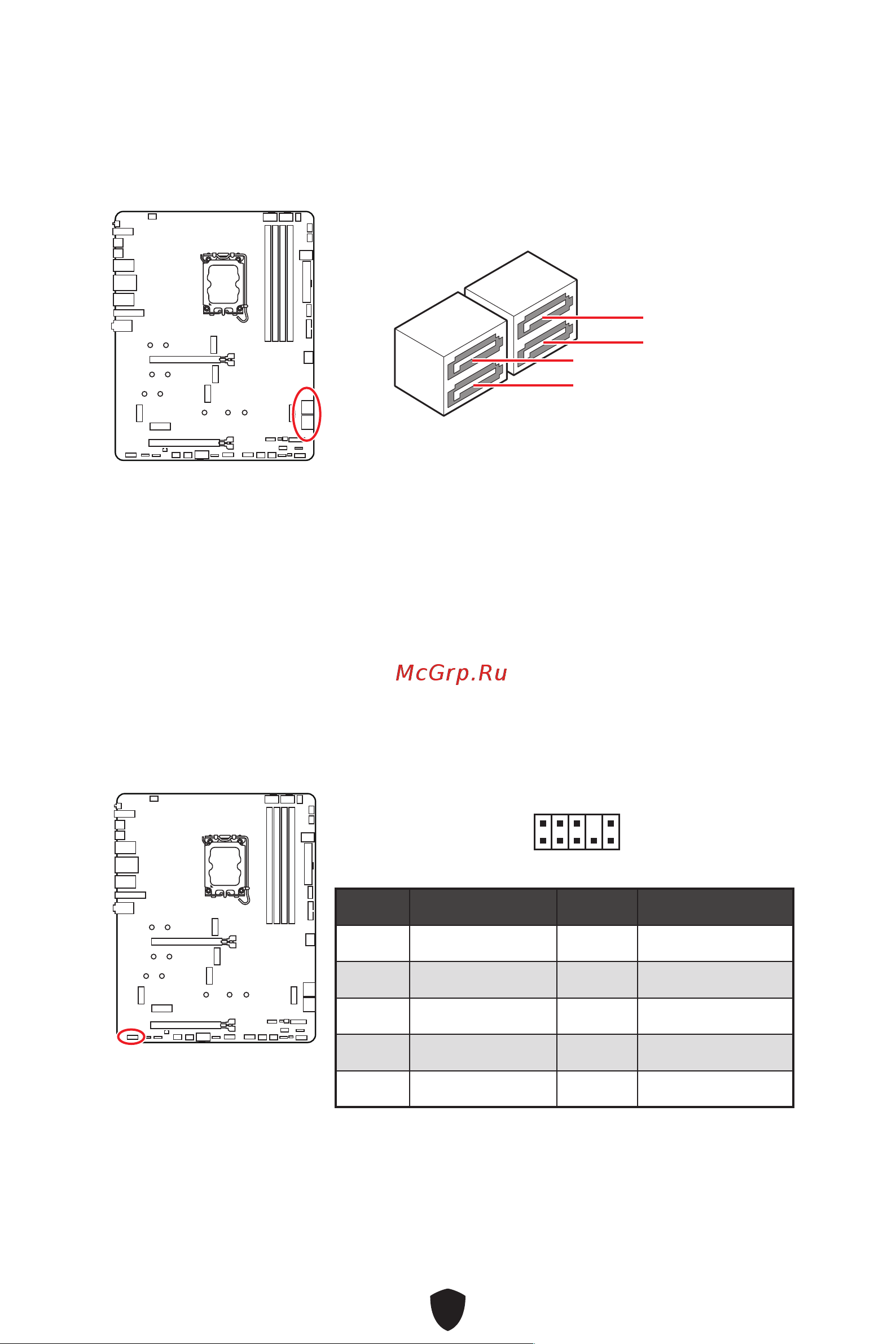

SATA1~4: Разъемы SATA 6 Гбит/с

Эти разъемы представляют собой интерфейсные порты SATA 6 Гбит/с. К каждому

порту можно подключить одно устройство SATA.

SATA_3

SATA_1

SATA_4

SATA_2

⚠

Внимание!

●

Избегайте перегибов кабеля SATA под прямым углом. В противном случае,

возможна потеря данных при передаче.

●

Кабели SATA оснащены одинаковыми коннекторами с обеих сторон. Однако,

для экономии занимаемого пространства к материнской плате рекомендуется

подключать плоский разъем.

JAUD1: Разъем аудио передней панели

Данный разъем предназначен для подключения аудиоразъемов передней

панели.

2 10

Контакт Название сигнала Контакт Название сигнала

1 MIC L 2 Ground

3 MIC R 4 NC

5 Head Phone R 6 MIC Detection

7 SENSE_SEND 8 No Pin

9 Head Phone L 10 Head Phone Detection
