Внимание!

●

Для нормальной работы подсветка не смешивайте светодиодные ленты ARGB

Gen1 и ARGB Gen2, и не подключайте их к одному разъему.

●

Рекомендуется подключать светодиодные ленты с одинаковыми техническими

характеристиками для достижения наилучшего эффекта.

●

Перед установкой или заменой адресных светодиодных лент RGB, необходимо

полностью обесточить систему и отключить кабель питания.

●

Используйте утилиту MSI для управления удлинительными светодиодными

лентами.

Контакт Название сигнала Контакт Название сигнала

1 Ground 2 5V

3 12V 4 DATA

5 Sense 6 Ground

7 Speed 8 N/A

9 Ground 10 USB 2.0+

11 +5VSB 12 USB 2.0-

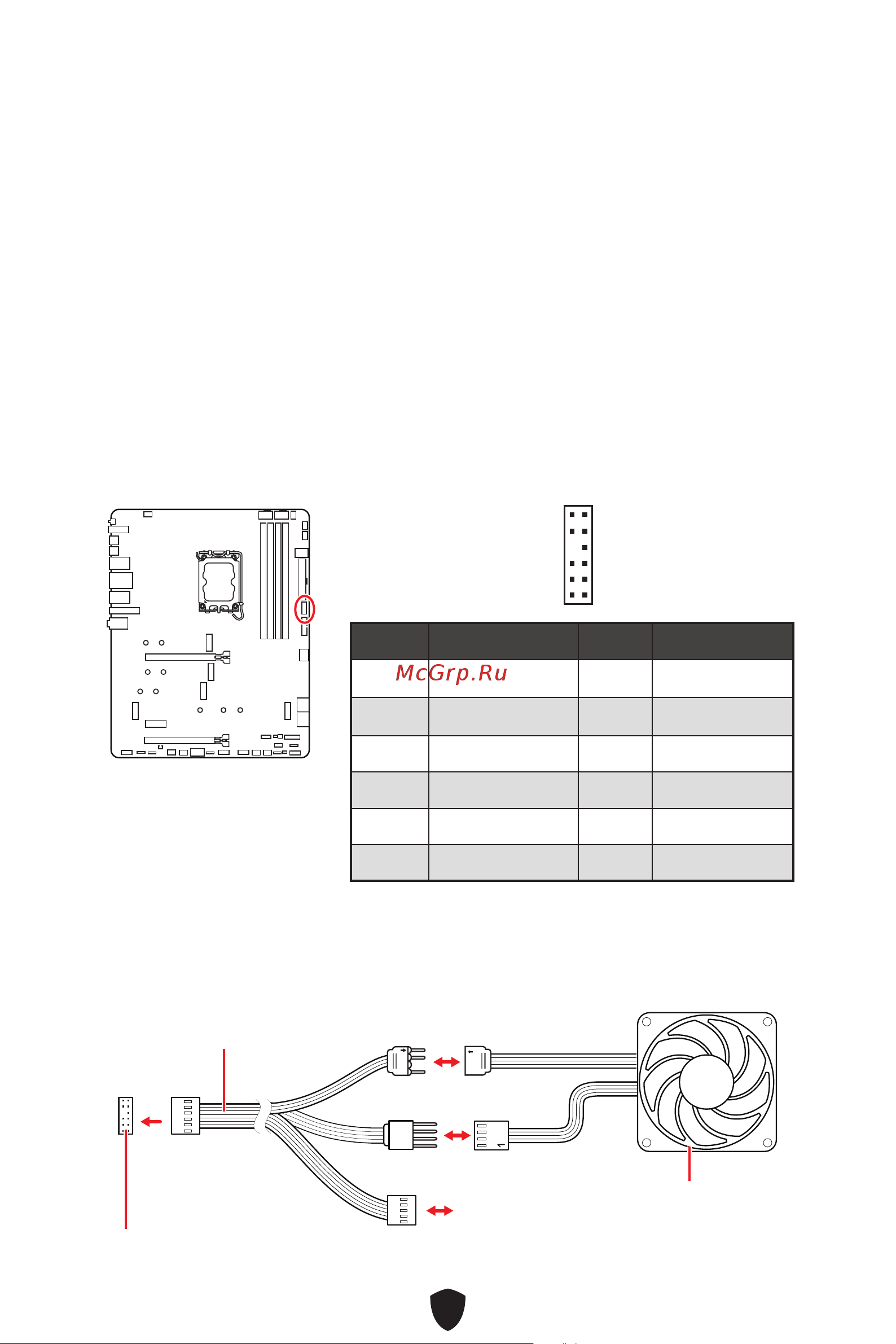

JAF_2: Разъем EZ Conn V2

Данный разъем предназначен для подключения светодиодных лент ARGB Gen1

и Gen2, вентиляторов и устройства USB 2.0. Его также можно использовать для

подключения вентиляторов MPG EZ120 ARGB.

G D

Подключение вентиляторов с адресной RGB светодиодной

подсветкой

Разъем JAF_2

Вентилятор с светодиодной

подсветкой ARGB

Удлинительный кабель EZ Conn (V2) 3 в 1

Устройство USB 2.0
