JUSB3: Разъем USB 5 Гбит/с

Данные разъемы предназначены для подключения портов USB на корпусе и

поддерживают скорость передачи данных до 5 Гбит/с.

⚠

Внимание!

Помните, что во избежание повреждений, необходимо правильно подключать

контакты питания и земли.

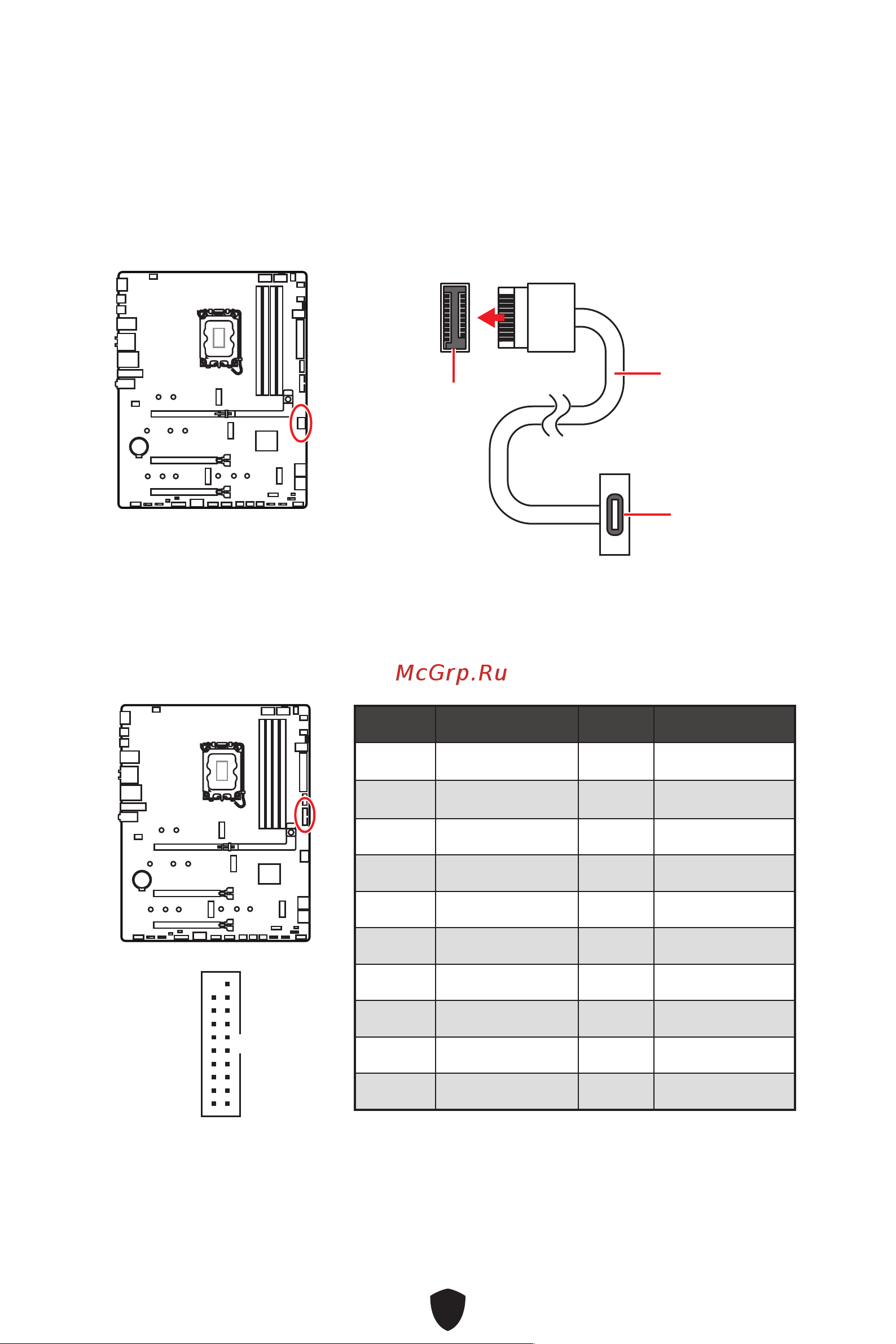

JUSBC1: Разъем USB 20 Гбит/с Type-C® на передней

панели

Данный разъем предназначен для подключения порта USB Type-C® на передней

панели и поддерживает скорость передачи данных до 20 Гбит/с. Он имеет

защиту от неправильного подключения. При подключении кабеля убедитесь, что

коннектор сориентирован правильно относительно разъема.

JUSBC1

Кабель USB Type-C

Порт USB Type-C на

передней панели

Контакт Название сигнала Контакт Название сигнала

1 Power 2 USB3_RX_DN

3 USB3_RX_DP 4 Ground

5 USB3_TX_C_DN 6 USB3_TX_C_DP

7 Ground 8 USB2.0-

9 USB2.0+ 10 Ground

11 USB2.0+ 12 USB2.0-

13 Ground 14 USB3_TX_C_DP

15 USB3_TX_C_DN 16 Ground

17 USB3_RX_DP 18 USB3_RX_DN

19 Power 20 No Pin
