Нормально

(По умолчанию)

Загрузка с

сохраненными

настройками BIOS

Включено

Применение настроек

BIOS по умолчанию в

режиме PCIe с низкой

пропускной способностью

(от процессора) для

безопасной загрузки

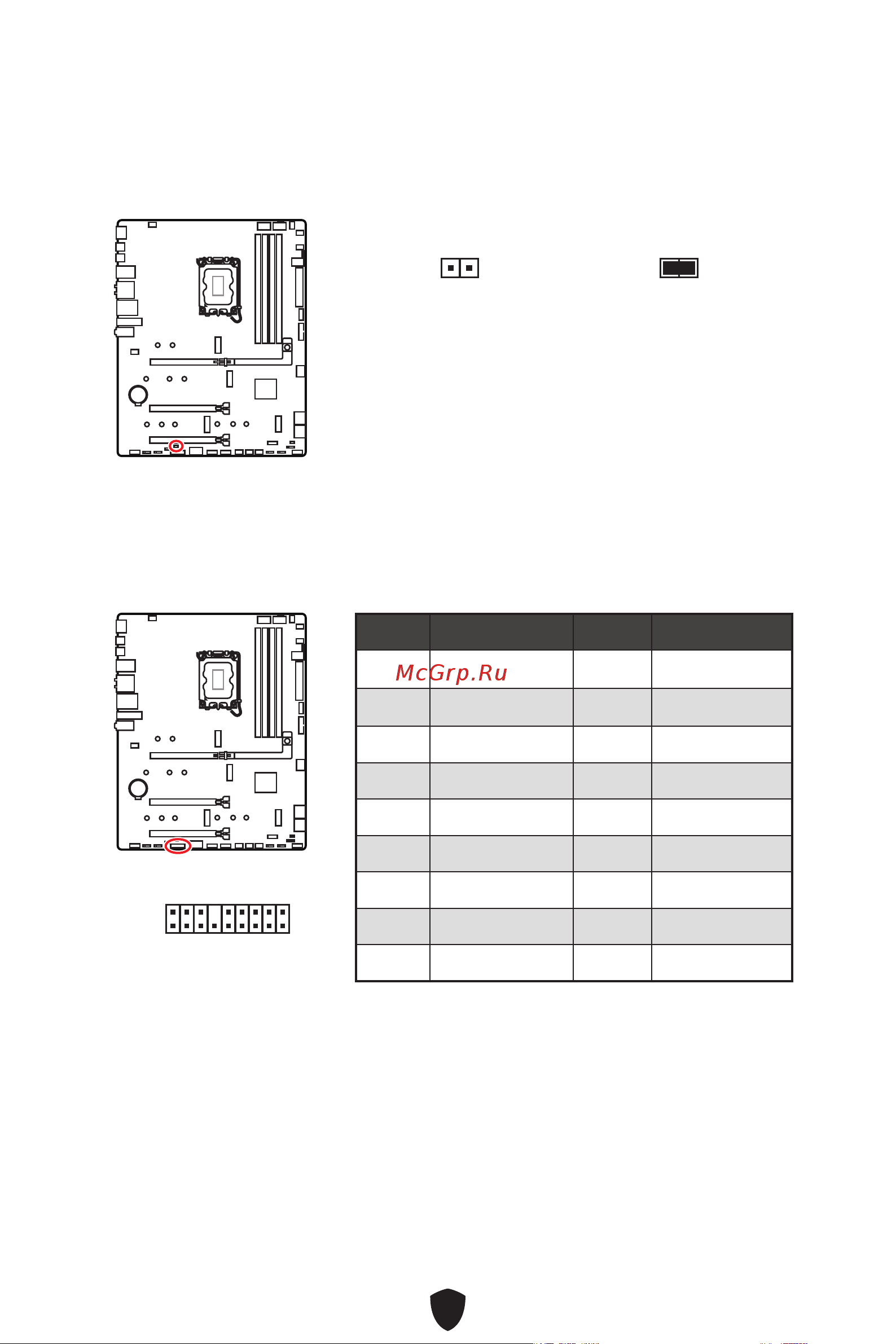

JOC_FS1: Джампер безопасной загрузки

Этот джампер используется для безопасной загрузки. При включении джампера

безопасной загрузки система загрузится с настройками по умолчанию в режиме

PCIe с низкой пропускной способностью (от процессора).

JTBT5_1: Разъем Thunderbolt

5 для подключения

карты расширения

Данный разъем предназначен для подключения карты расширения MSI

thunderbolt

2 18

Контакт Название сигнала Контакт Название сигнала

1 5VDUAL 2 5VDUAL

3 GPIO 4 GPIO

5 SLP_S3# 6 GPIO

7 SLP_S4# 8 No Pin

9 Ground 10 PD_EC_I2C_SCL

11 GPIO 12 PD_EC_I2C_SDA

13 GPIO 14 Ground

15 TBT_CARD_DET# 16 PD_EC_I2C_INT

17 GPIO 18 PS_ON#
