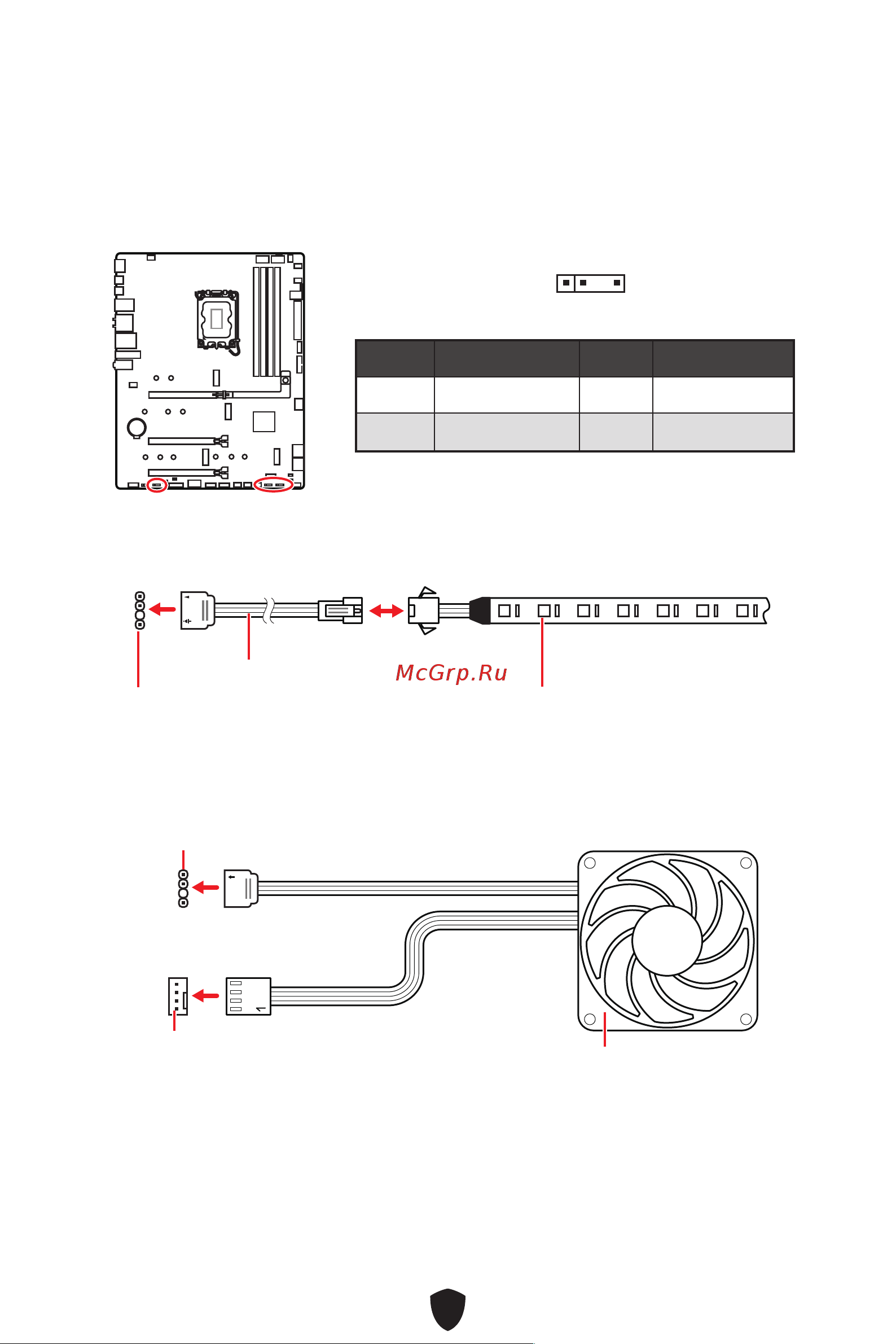

JARGB_V2_1~3: Разъемы A-RAINBOW V2 (ARGB Gen2) LED

Разъемы JARGB_V2 предназначены для подключения светодиодных лент ARGB

Gen2 и ARGB. Разъем JARGB_V2 поддерживает подключение RGB светодиодных

лент с индивидуальной адресацией с максимальной мощностью 3А (5В), и

максимальное количество светодиодов составляет 180.

Контакт Название сигнала Контакт Название сигнала

1 +5V 2 Data

3 No Pin 4 Ground

+5V

Разъем JARGB_V2

Разъем вентилятора системы

Удлинительный кабель JARGB_V2

Светодиодная лента ARGB/ ARGB Gen2

Подключение адресных RGB светодиодных лент

Подключение вентиляторов с адресной RGB светодиодной

подсветкой

Вентилятора с светодиодной

подсветкой ARGB/ ARGB Gen2

⚠

ВНИМАНИЕ!

Не подключайте несовместимые с материнской платой светодиодные ленты.

Разъем JRGB и разъем JARGB_V2 имеют разное напряжение, и подключение

светодиодных лент ARGB 5V LED к разъему JRGB приведет к их повреждению.
