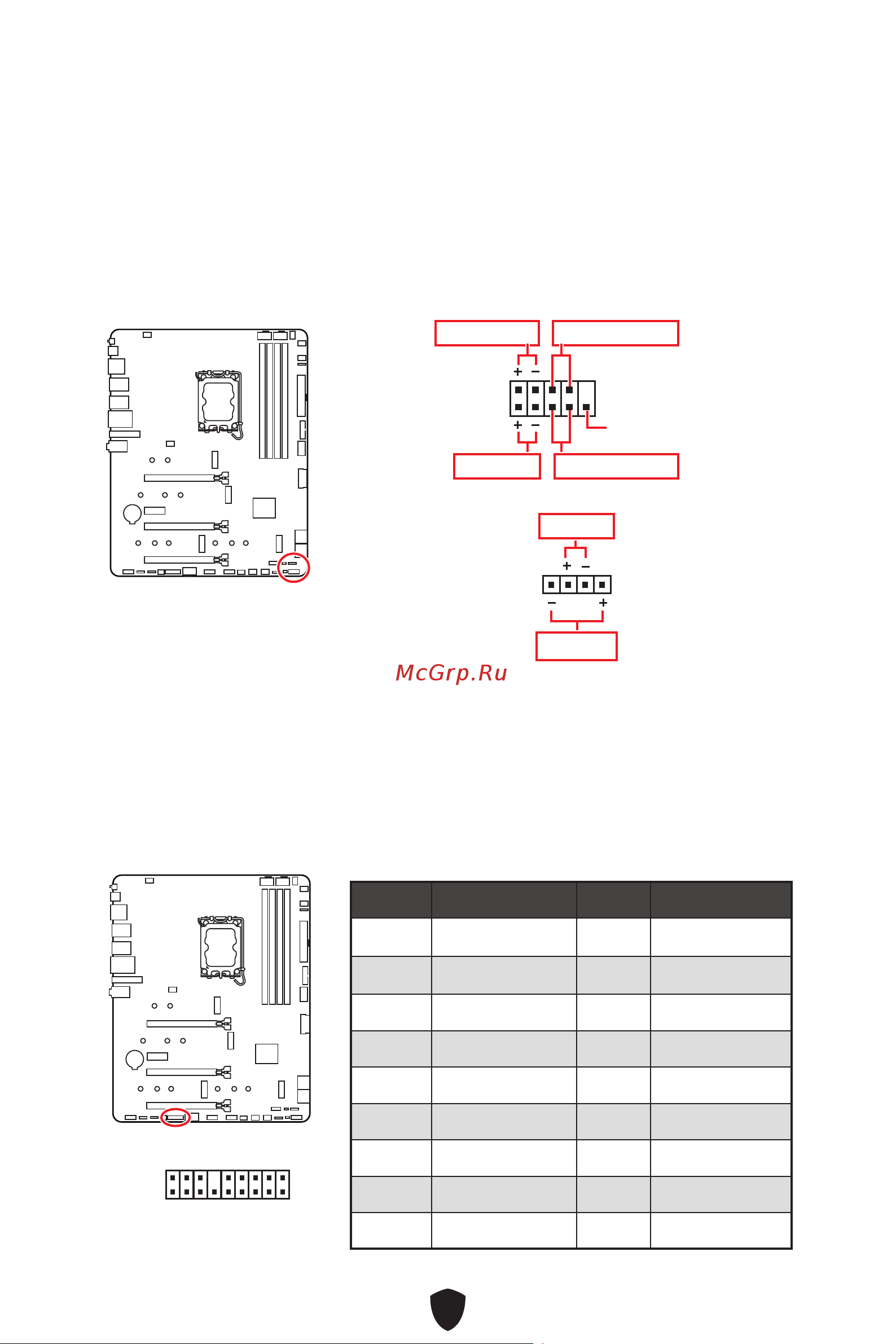

JFP1, JFP2: Разъемы передней панели

Разъем JFP1 управляет включением питания, перезагрузкой и индикаторами

на корпусе ПК. Коннекторы Power Switch/ Reset Switch используются для

подключения кнопки питания / кнопки перезагрузки. Коннектор Power LED

используется для подключения индикатора на корпусе ПК. Коннектор HDD

LED для подключения индикатора, который указывает на активность жесткого

диска. Разъем JFP2 предназначен для подключения зуммера и динамика. Чтобы

подключить кабели от корпуса ПК к контактам на материнской плате, следуйте

указаниям на рисунках.

2 10

Power LED

Reserved

Power Switch

JFP1

Reset SwitchHDD LED

JFP2

Buzzer

Speaker

⚠

Внимание!

Необходимо подключить кабели Power LED и HDD LED к соответствующему

положительному и отрицательному контактам на материнской плате. В

противном случае индикаторы не будут работать должным образом.

JTBT5_1: Разъем для подключения карты

расширения Thunderbolt™ 5

Данный разъем предназначен для подключения карты расширения MSI

Thunderbolt™ 5.

2 18

Контакт Название сигнала Контакт Название сигнала

1 5VDUAL 2 5VDUAL

3 GPIO 4 GPIO

5 SLP_S3# 6 GPIO

7 SLP_S4# 8 No Pin

9 Ground 10 PD_EC_I2C_SCL

11 GPIO 12 PD_EC_I2C_SDA

13 GPIO 14 Ground

15 TBT_CARD_DET# 16 PD_EC_I2C_INT

17 GPIO 18 PS_ON#
