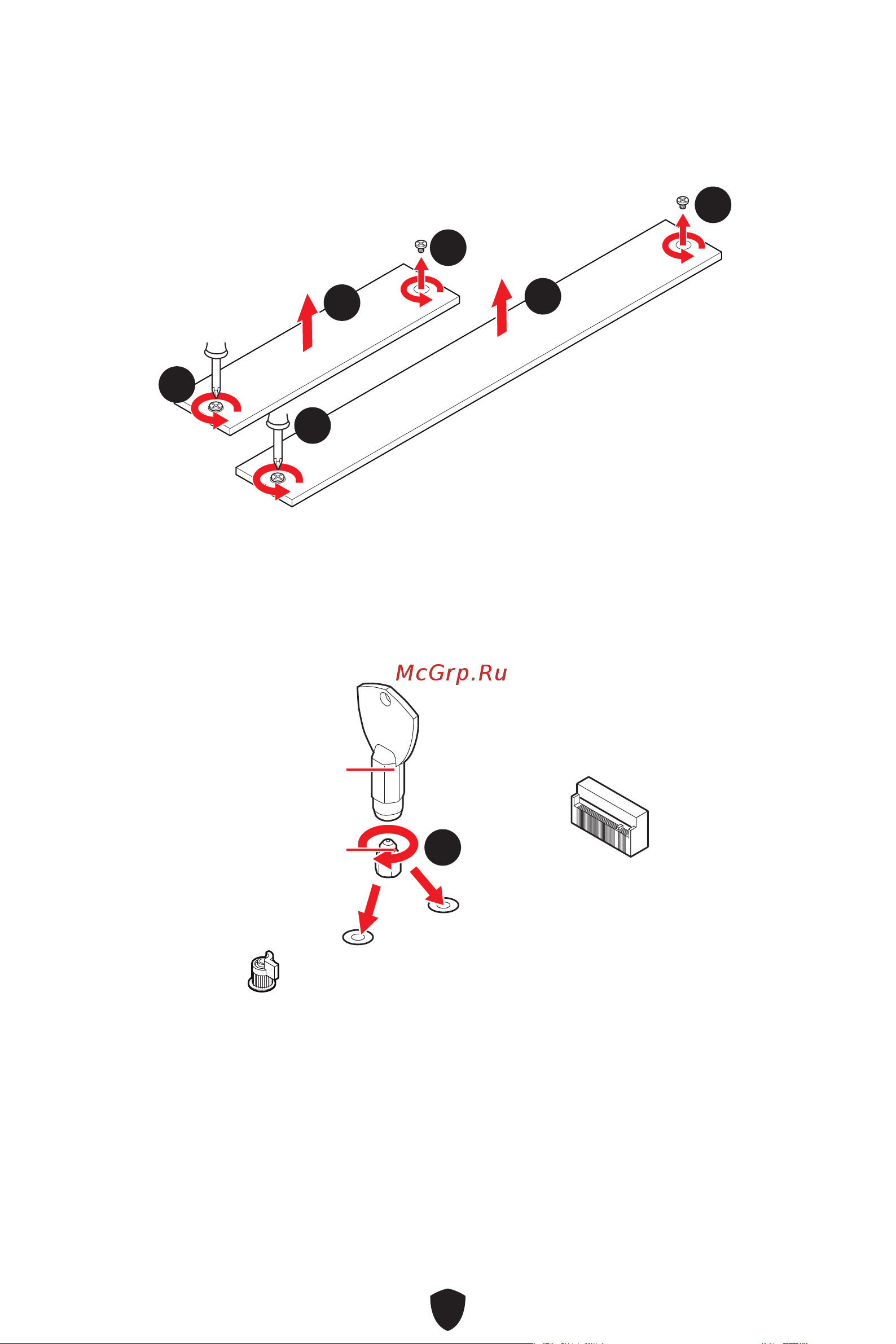

Установка модулей M.2 в разъемы M2_2~M2_4
1. Удалите винты для радиатора M.2 Shield Frozr.
2. Приподнимите радиатор M.2 Shield Frozr и снимите его.
22
22
11
11
11
11
3. Обратитесь к следующим инструкциям для установки модуля M.2 в
соответствии с длиной SSD.
Для разъема M2_2
Для установки 2260 или 2280 SSD установите зажим EZ M.2 II в отверстие под
винт. Используйте инструмент для снятия зажима EZ M.2 II и закрутите его
по часовой стрелке, чтобы закрепить зажим EZ M.2 Clip II.
33
2280
2260
Инструмент для снятия
зажима EZ M.2 II
Зажим EZ M.2 II
