JAUD1: Разъем аудио передней панели

Данный разъем предназначен для подключения аудиоразъемов передней панели.

2 10

Контакт Название сигнала Контакт Название сигнала

1 MIC L 2 Ground

3 MIC R 4 NC

5 Head Phone R 6 MIC Detection

7 SENSE_SEND 8 No Pin

9 Head Phone L 10 Head Phone Detection

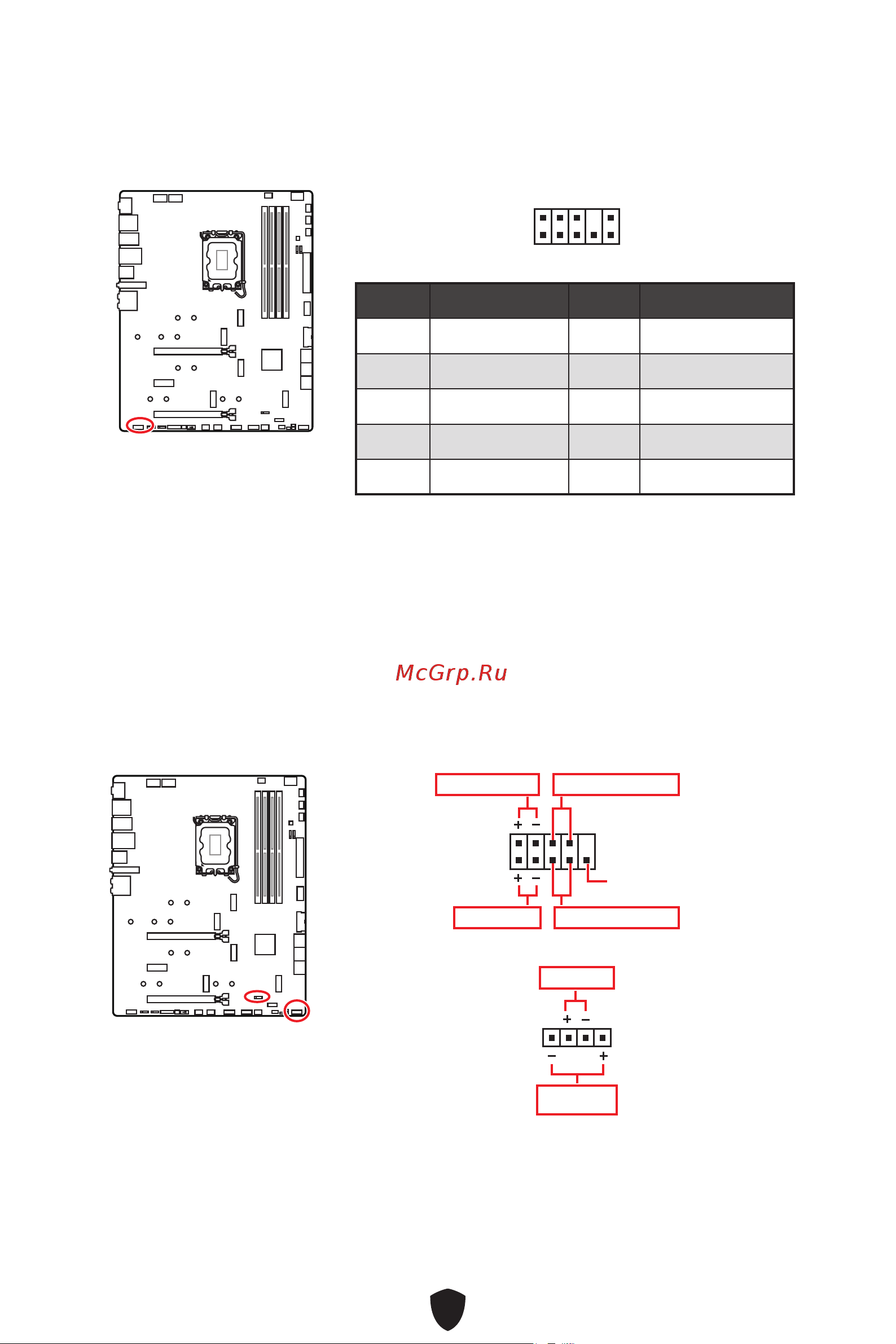

JFP1, JFP2: Разъемы передней панели

Разъем JFP1 управляет включением питания, перезагрузкой и индикаторами

на корпусе ПК. Коннекторы Power Switch/ Reset Switch используются для

подключения кнопки питания / кнопки перезагрузки. Коннектор Power LED

используется для подключения индикатора на корпусе ПК. Коннектор HDD

LED для подключения индикатора, который указывает на активность жесткого

диска. Разъем JFP2 предназначен для подключения зуммера и динамика. Чтобы

подключить кабели от корпуса ПК к контактам, следуйте указаниям на рисунках

ниже.

2 10

Power LED

Reserved

Power Switch

JFP1

Reset SwitchHDD LED

JFP2

Buzzer

Speaker

⚠

Внимание!

Обратите внимание, что для коннектора Power LED и HDD LED есть

положительные (+) и отрицательные (-) контакты. Необходимо подключить кабели

к соответствующему положительному и отрицательному контактам на материнской

плате. В противном случае индикаторы не будут работать должным образом.
