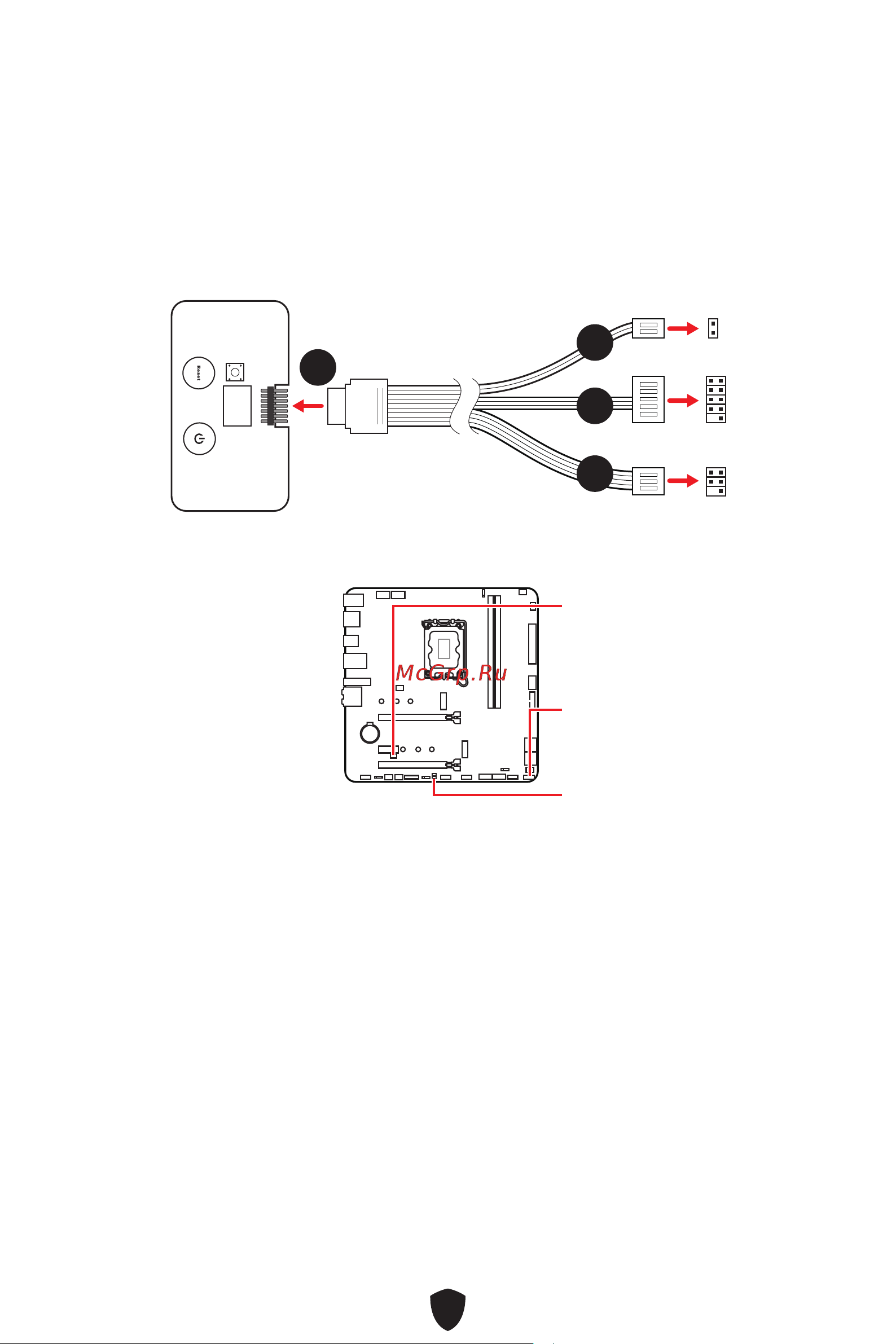

Установка панели EZ Dashboard

1. Подключите кабель панели EZ Dashboard к панели EZ Dashboard.

2. Подключите 2-контактный разъем кабеля к разъему JBAT1 на материнской плате.

3. Подключите 10-контактный разъем кабеля к разъему JFP1 на материнской плате.

4. Подключите 6-контактный разъем кабеля к разъему JDASH1 на материнской

плате.

JDASH1

JFP1

JBAT1

8 8

JDASH1

JBAT1

JFP1

⚠

Внимание!

При подключении кабеля к разъему JFP1 на материнской плате другой конец

кабеля может быть подключен только к панели EZ Dashboard или к корпусу ПК.
