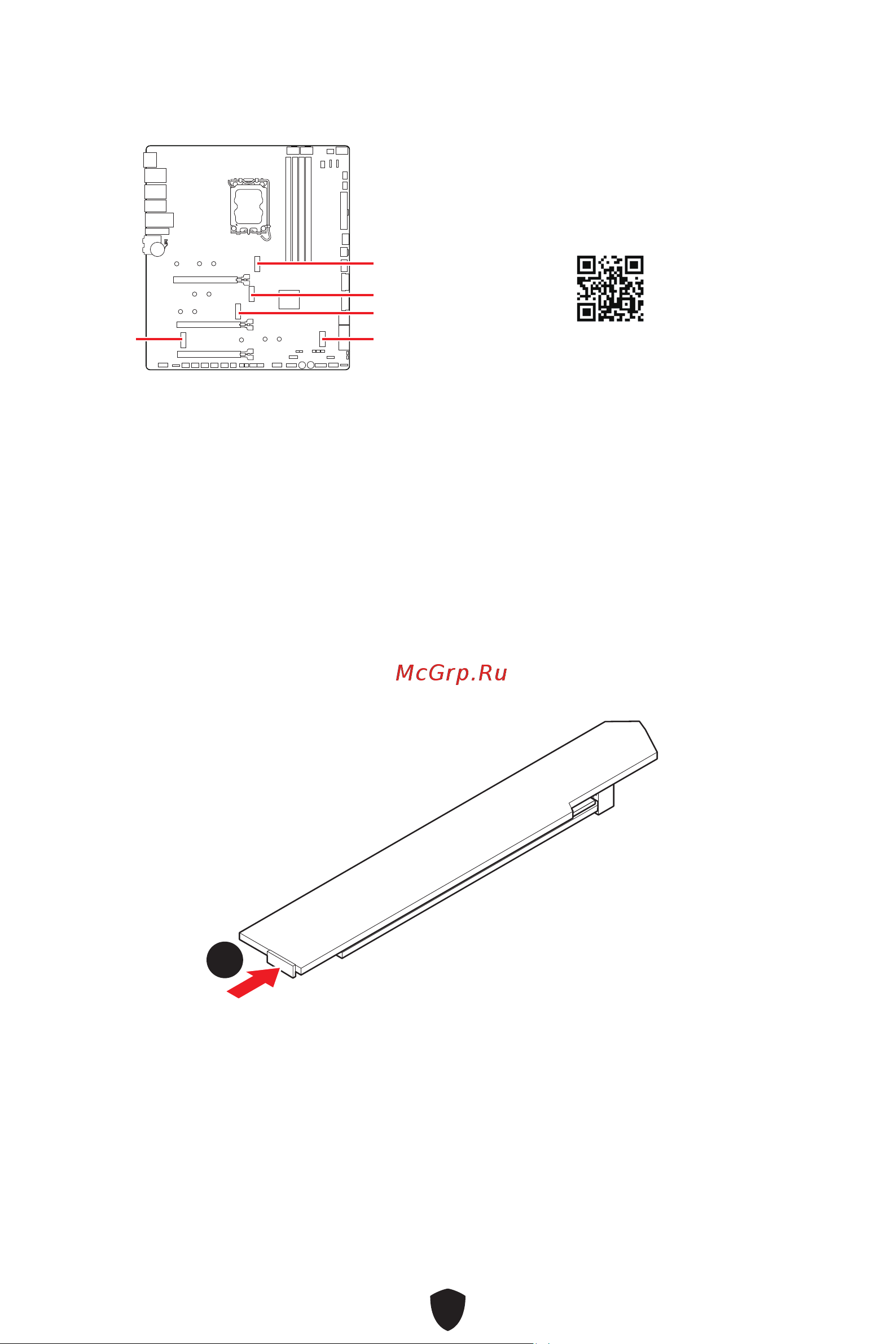

M2_1~5: Разъемы M.2 (Ключ M)

M2_1

M2_2

M2_3

M2_5

M2_4

⚠

Внимание!

∙

Технология Intel® RST только поддерживает PCIe M.2 SSD с UEFI ROM.

∙

В случае, если M.2 SSD оснащен собственным радиатором, удалите пластины

M.2 или резиновые кубики в разъеме M.2, затем установите M.2 SSD. Не

устанавливайте дополнительный радиатор, поставляемый с материнской платой.

∙

Разъем M2_4 будет недоступен при установке устройства в слот PCI_E2.

∙

Разъем SATA_7 будет недоступен при установке M.2 SATA SSD в разъем M2_5.

Установка модуля M.2 в разъем M2_1

1. Нажмите и удерживайте боковую кнопку на краю радиатора Screwless M.2

Shield Frozr.

⚽

∙ https://youtu.be/J88vcXeLido

Смотрите видео, чтобы узнать как

установить M.2 SSD с радиатором

Screwless M.2 Shield Frozr.
