45

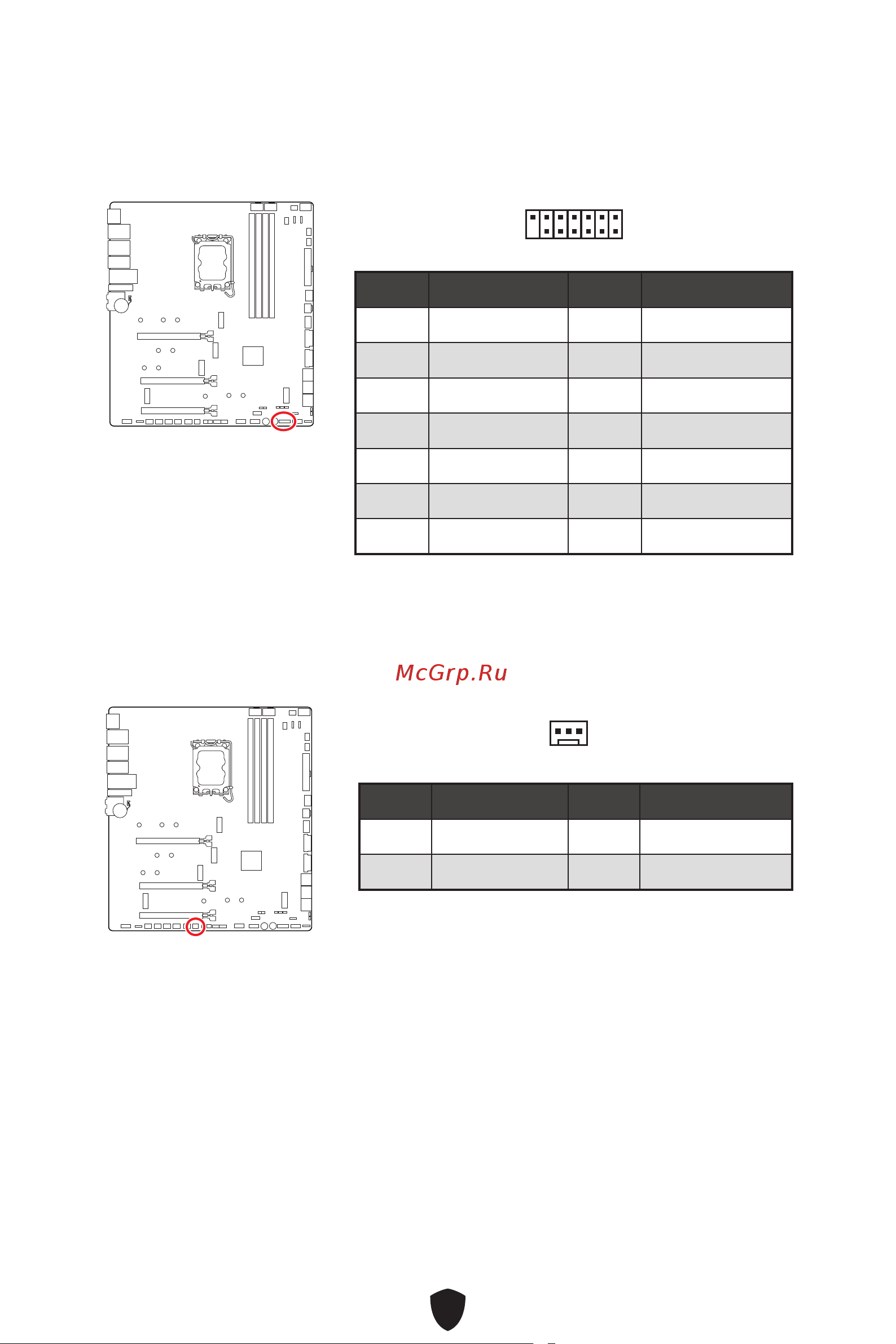

JDASH1: Разъем контроллера настройки
Данный разъем предназначен для подключения модуля контроллера настройки
(опционально).
1
2 14
13
Контакт Название сигнала Контакт Название сигнала
1 No Pin 2 NC
3 MCU_SMB_SCL_M 4 MCU_SMB_SDA_M
5 VCC5 6 Ground
7 PSIN#_R 8 FP_RST#_R
9 OC_RETRY# 10 OC_FS
11 BLK+ 12 BLK-
13 CLRCMOS_EN 14 NC
Контакт Название сигнала Контакт Название сигнала
1 Ground 2 WFLOW PWR
3 WFLOW IN
W_FLOW1: Разъем датчика скорости потока
охлаждающей жидкости
Данный разъем предназначен для подключения датчика скорости потока
жидкости.
1
