JUSB3~4: Разъемы USB 3.2 Gen 1

Данные разъемы предназначены для подключения портов USB 3.2 Gen 1 5Гбит/с

на передней панели.

⚠

Внимание!

Помните, что во избежание повреждений, необходимо правильно подключать

контакты питания и земли.

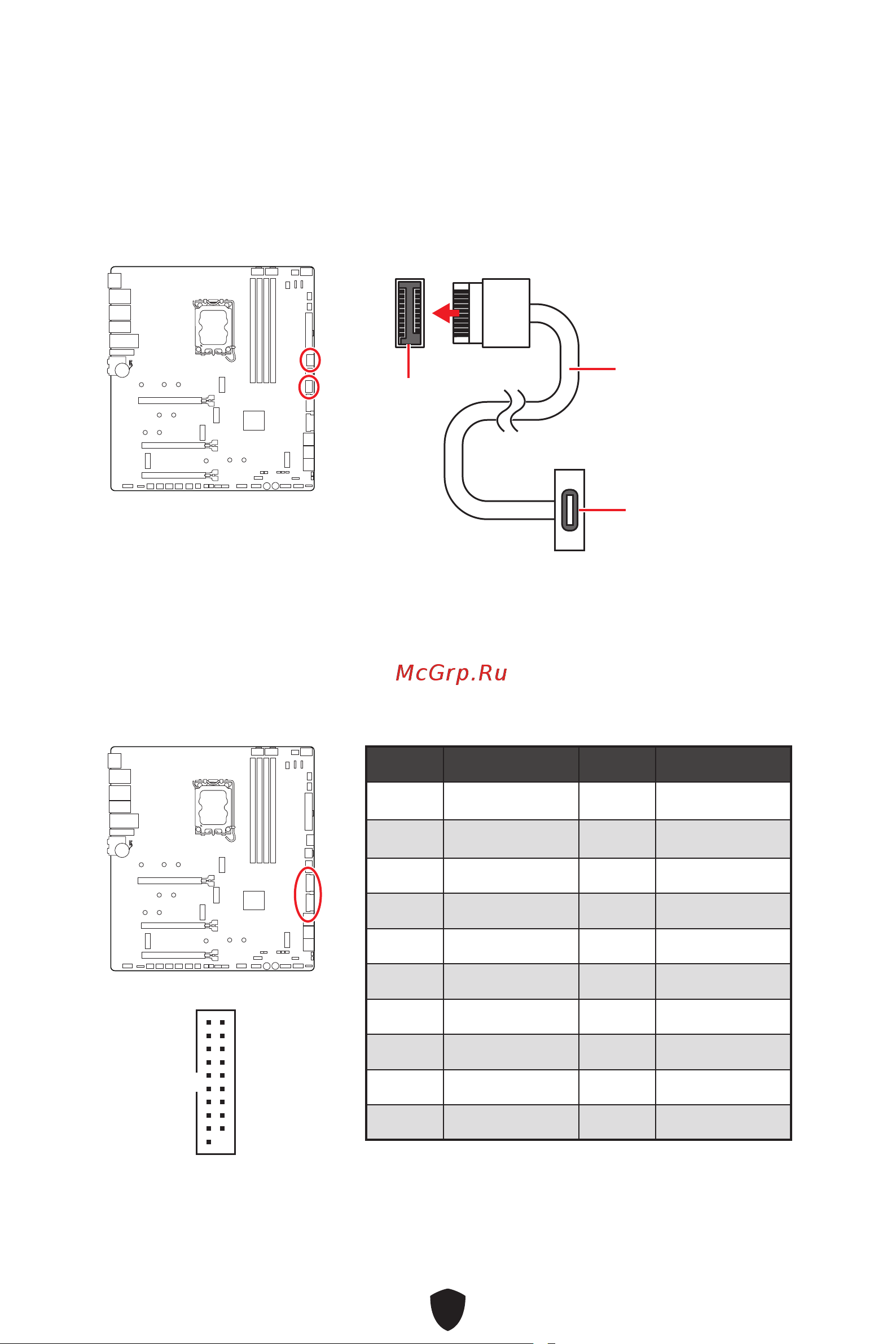

JUSB5~6: Разъемы USB 3.2 Gen 2x2 Type-C на

передней панели

Данные разъемы предназначены для подключения портов USB 3.2 Gen 2x2

20Гбит/с Type-C на передней панели. Данный коннектор имеет защиту от

неправильного подключения. При подключении кабеля убедитесь, что коннектор

сориентирован правильно относительно разъема.

JUSB5~6

Кабель USB Type-C

Порт USB Type-C на

передней панели

Контакт Название сигнала Контакт Название сигнала

1 Power 2 USB3_RX_DN

3 USB3_RX_DP 4 Ground

5 USB3_TX_C_DN 6 USB3_TX_C_DP

7 Ground 8 USB2.0-

9 USB2.0+ 10 Ground

11 USB2.0+ 12 USB2.0-

13 Ground 14 USB3_TX_C_DP

15 USB3_TX_C_DN 16 Ground

17 USB3_RX_DP 18 USB3_RX_DN

19 Power 20 No Pin

10 11

⚠

Внимание!

Для зарядки портативных устройств через порт JUSB6 (USB PD) с мощностью 60Вт

необходимо подключить разъем PD_PWR1 к блоку питания.
