JAF_1: Встроенный разъем ARGB LED и вентилятора

системы

Разъем предназначены для подключения ARGB Gen1 светодиодных лент и

вентилятора системы.

Контакт Название сигнала Контакт Название сигнала

1 Ground 2 5V

3 12V 4 DATA

5 Sense 6 Ground

7 Speed Control Signal 8 No Pin

G D

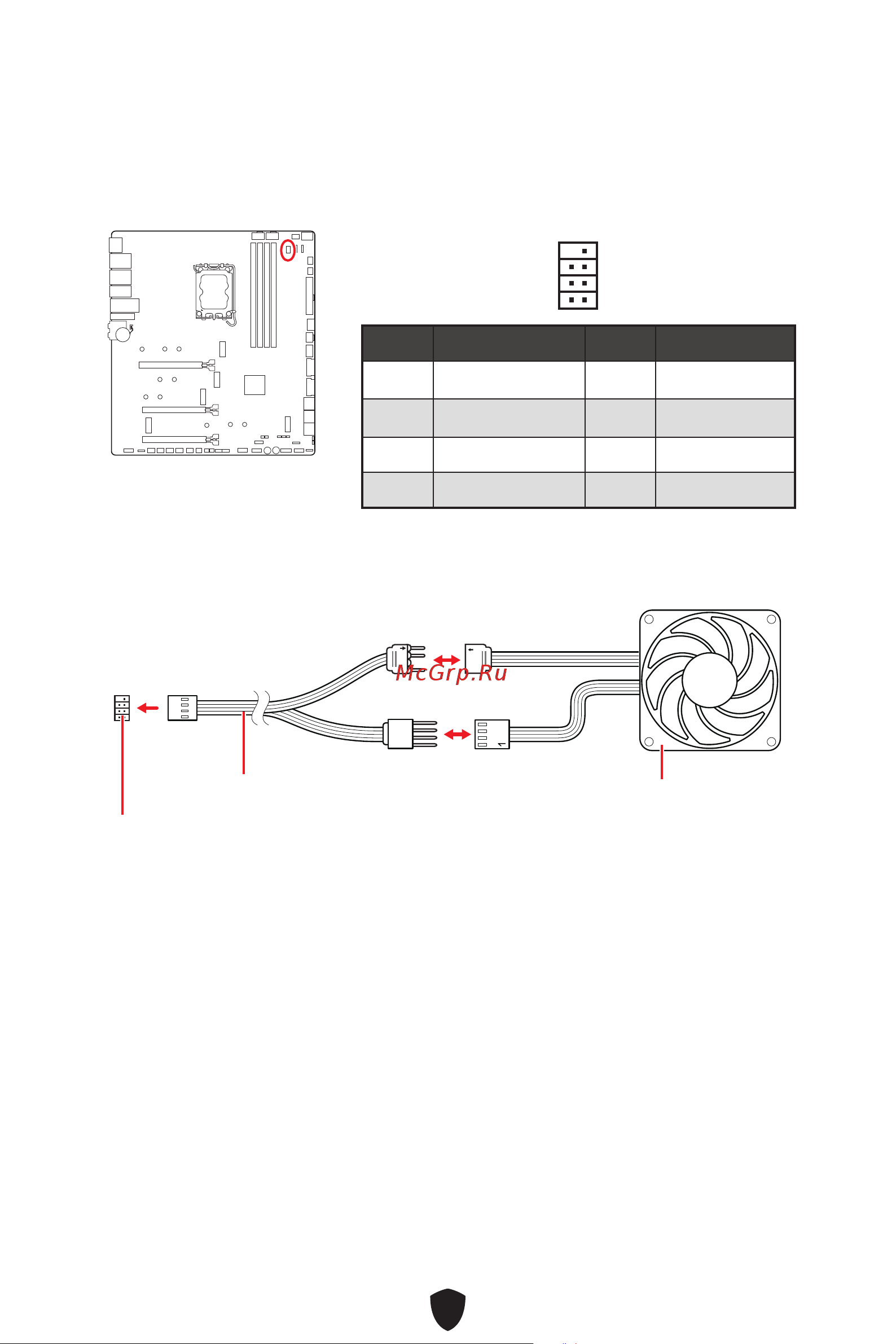

Y-образный удлинительный кабель для

подключения ARGB и вентилятора

Разъем JAF_1

Вентилятора с светодиодной

подсветкой ARGB Gen1

Подключение вентиляторов с адресной RGB светодиодной подсветкой

⚠

Внимание!

Разъем JAF_1 несовместим со индикаторами ARGB Gen2. Если индикаторы ARGB

Gen2 подключены к этому разъему, они не будут работать должным образом.
