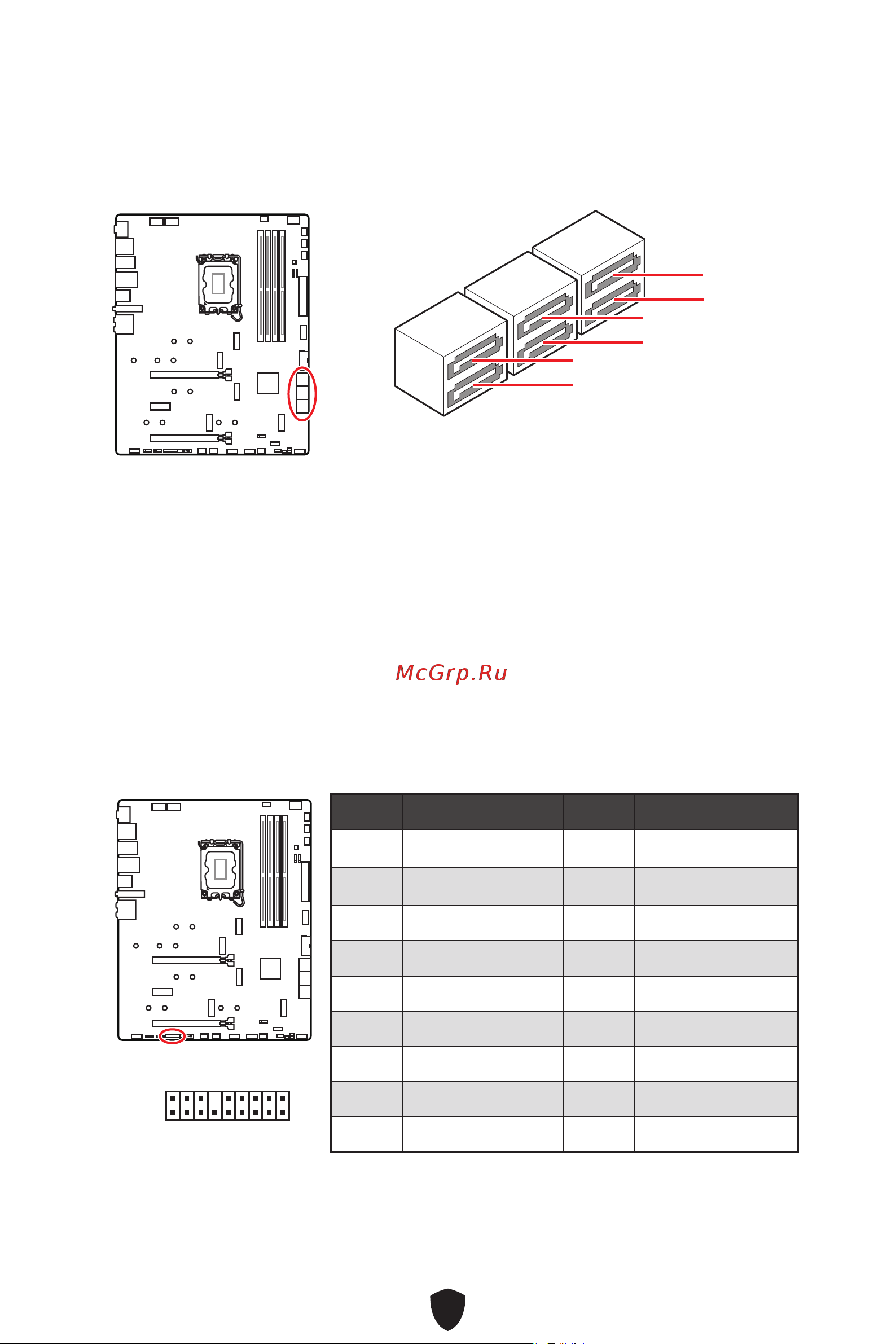

SATA5~8 & SATA_A1~A2: Разъемы SATA 6Гбит/с

Эти разъемы представляют собой интерфейсные порты SATA 6Гбит/с. К каждому

порту можно подключить одно устройство SATA.

SATA5

SATA7

SATA_A1

SATA6

SATA8

SATA_A2

⚠

Внимание!

∙

Избегайте перегибов кабеля SATA под прямым углом. В противном случае,

возможна потеря данных при передаче.

∙

Кабели SATA оснащены одинаковыми коннекторами с обеих сторон. Однако,

для экономии занимаемого пространства к материнской плате рекомендуется

подключать плоский разъем.

JTBT_U4_1: Разъем USB4 для подключения карты

расширения

Данный разъем предназначен для подключения карты расширения MSI USB4

PD100W.

Контакт Название сигнала Контакт Название сигнала

1 TBT_Force_PWR 2 TBT_S0IX_Entry_REQ

3 TBT_CIO_Plug_Event# 4 TBT_S0IX_Entry_ACK

5 SLP_S3#_TBT 6 TBT_PSON_Override_N

7 SLP_S5#_TBT 8 No Pin

9 Ground 10 SMBCLK_VSB

11 DG_PEWake 12 SMBDATA_VSB

13 TBT_RTD3_PWR_EN 14 Ground

15 TBT_Card_DET_R# 16 PD_IRQ#

17 GPP_C22 18 GPP_E3

2 18
