Контакт Название сигнала Контакт Название сигнала

1 Ground 2 5V

3 12V 4 DATA

5 Sense 6 Ground

7 Speed Control Signal 8 No Pin

⚠

Внимание!

∙

Для нормальной работы подсветка не смешивайте светодиодные ленты ARGB

Gen1 и ARGB Gen2, и не подключайте их к одному разъему.

∙

Рекомендуется подключать светодиодные ленты с одинаковыми техническими

характеристиками для достижения наилучшего эффекта.

∙

Перед установкой или заменой адресных светодиодных лент RGB, необходимо

полностью обесточить систему и отключить кабель питания.

∙

Используйте утилиту MSI для управления удлинительными светодиодными

лентами.

JAF_1: Встроенный разъем ARGB LED и вентилятора

системы

Разъем предназначены для подключения ARGB Gen1 светодиодных лент и

вентилятора системы.

1 7

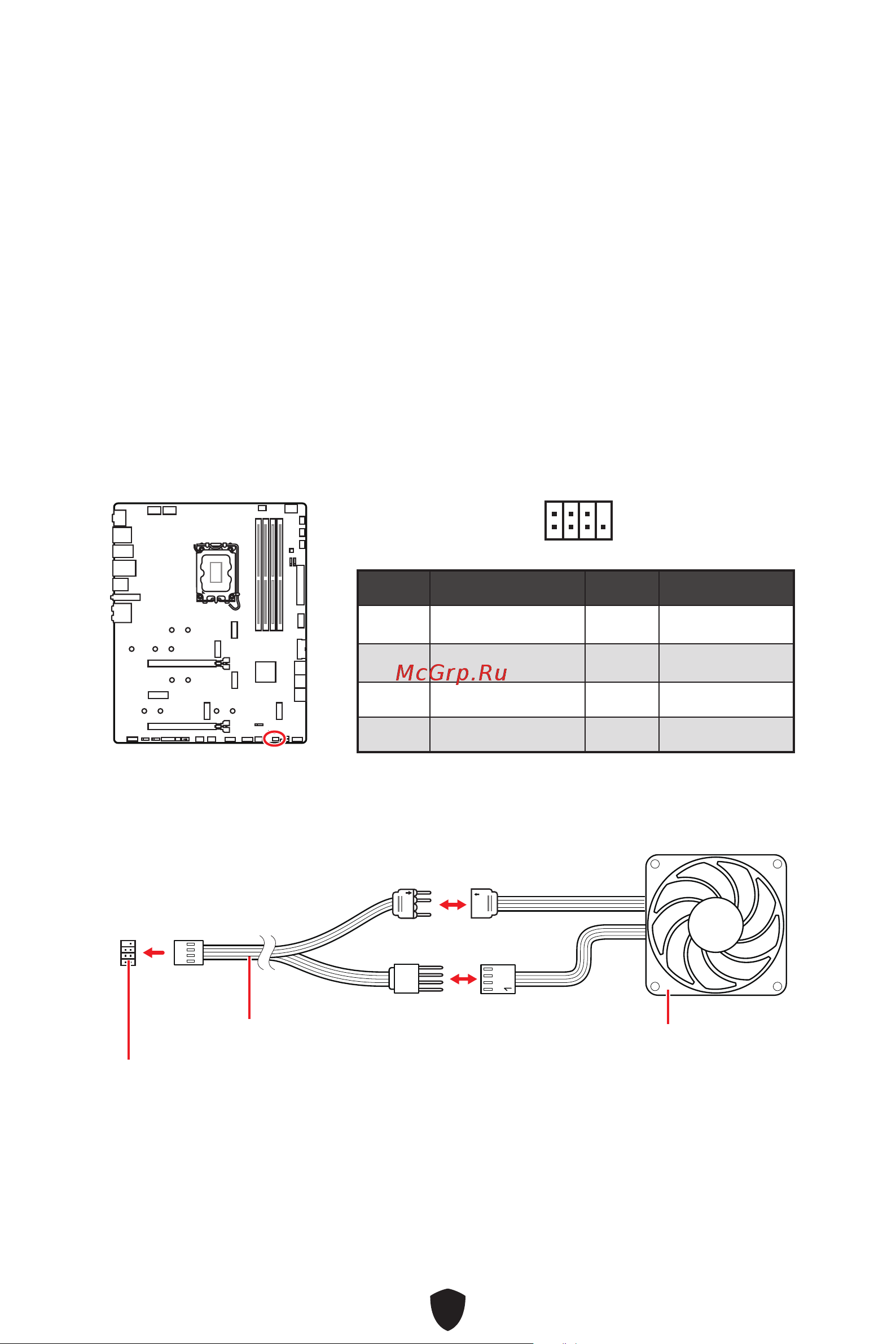

Подключение вентиляторов с адресной RGB светодиодной подсветкой

G D

Y-образный удлинительный кабель для

подключения ARGB и вентилятора

Разъем JAF_1

Вентилятора с светодиодной

подсветкой ARGB Gen1

⚠

Внимание!

Разъем JAF_1 несовместим со индикаторами ARGB Gen2. Если индикаторы ARGB

Gen2 подключены к этому разъему, они не будут работать должным образом.
