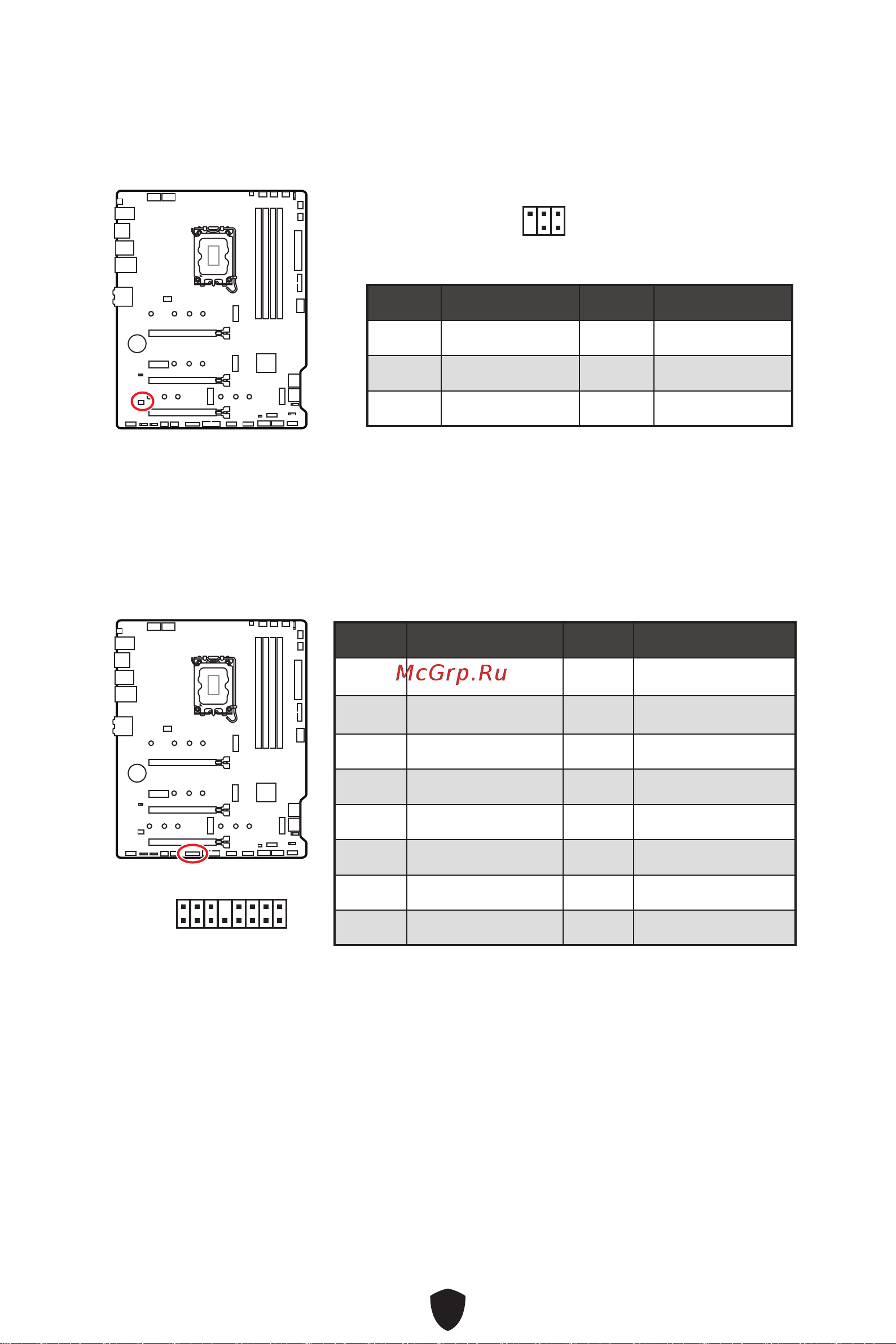

JDASH1 : Разъем контроллера настройки

Данный разъем предназначен для подключения модуля контроллера настройки

(опционально).

2 6

Контакт Название сигнала Контакт Название сигнала

1 No Pin 2 NC

3 MCU_SMB_SCL_M 4 MCU_SMB_SDA_M

5 VCC5 6 Ground

JTBT1: Разъем для подключения карты расширения

Thunderbolt

Данный разъем предназначен для подключения карты расширения с интерфейсом

Thunderbolt.

Контакт Название сигнала Контакт Название сигнала

1 TBT_Force_PWR 2 TBT_S0IX_Entry_REQ

3 TBT_CIO_Plug_Event# 4 TBT_S0IX_Entry_ACK

5 SLP_S3#_TBT 6 TBT_PSON_Override_N

7 SLP_S5#_TBT 8 Net Name

9 Ground 10 SMBCLK_VSB

11 DG_PEWake 12 SMBDATA_VSB

13 TBT_RTD3_PWR_EN 14 Ground

15 TBT_Card_DET_R# 16 PD_IRQ#

2 16
