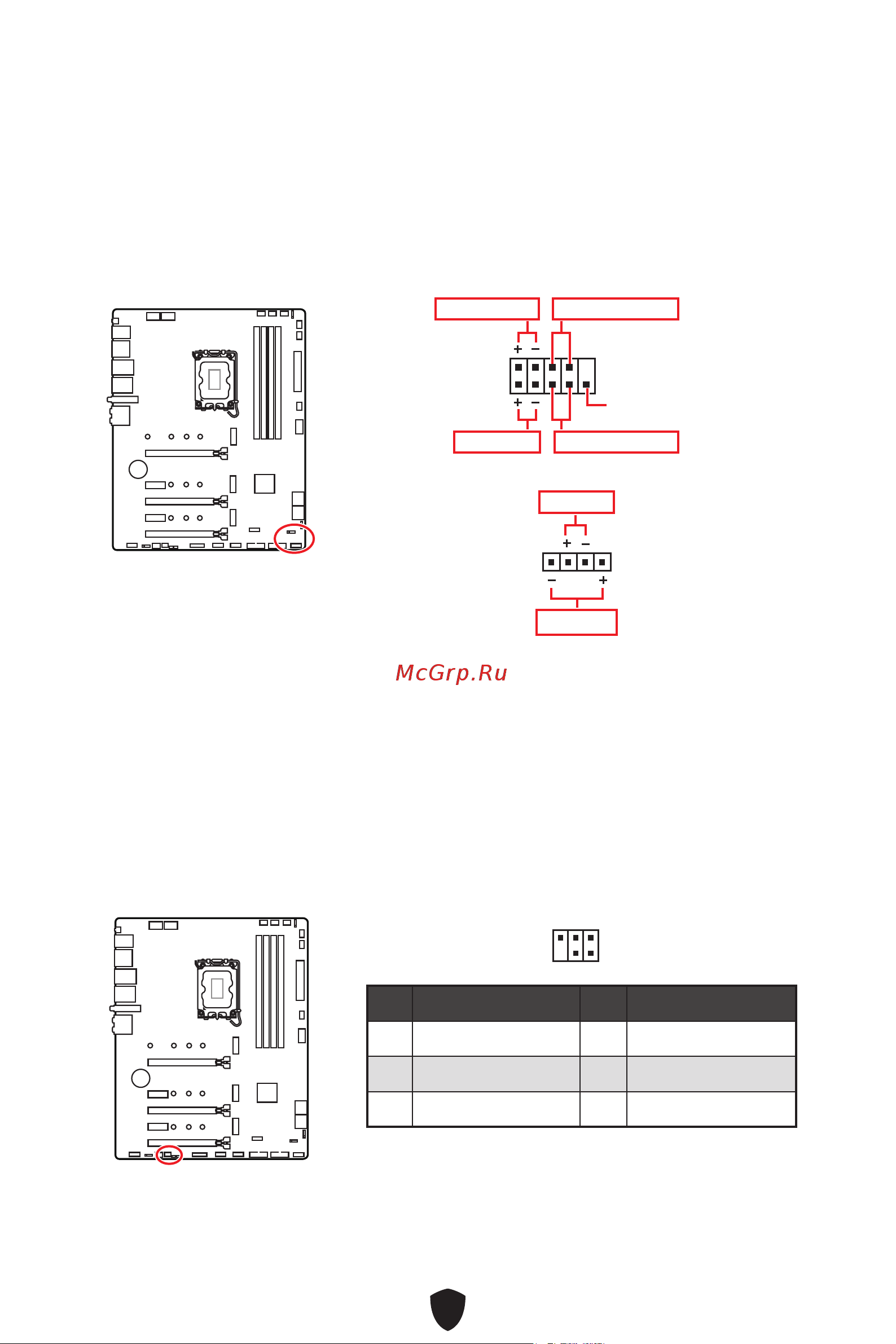

JFP1, JFP2: フロントパネルコネクター

JFP1コネクターは電源オン、電源リセット、PCケースのLEDをコントロールします。Power

Switch/ Reset Switchヘッダーには電源ボタン/ リセットボタンを接続します。Power LEDヘ

ッダーにはPCケースのLEDを接続します。HDD LEDヘッダーはハードディスクの状態を示

します。JFP2コネクターはBuzzerとSpeakerに対応しています。PCケースからケーブルを正

しく接続するには、下記の図をご参照ください。

2 10

Power LED

Reserved

Power Switch

JFP1

Reset SwitchHDD LED

JFP2

Buzzer

Speaker

⚠

注意

Power LEDとHDD LEDはプラスとマイナスの区別があり、マザーボード上の対応するプラ

スとマイナスのピンヘッダーにケーブルを接続する必要があります。正しく接続されていな

い場合、LEDは正常に動作しませんのでご注意ください。

JDASH1 : チューニングコントローラーコネクター

このコネクタはオプションのチューニングコントローラーモジュールを接続します。

ピン信号名ピン信号名

1 No Pin 2 NC

MCU_SMB_SCL_M

4 MCU_SMB_SDA_M

5 VCC5 6 Ground
