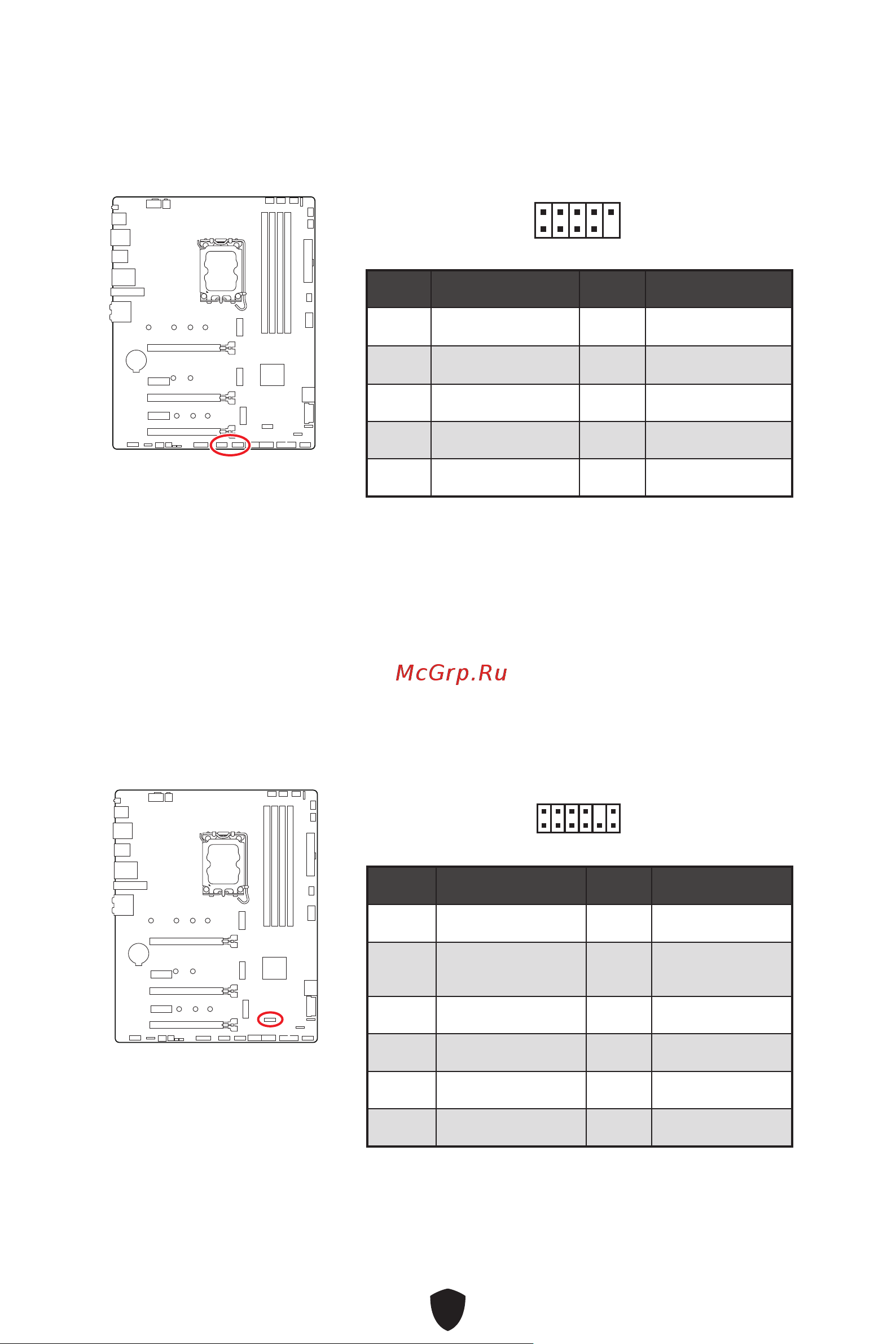

JUSB1~2 : Connecteurs USB 2.0

Ces connecteurs vous permettent de connecter les ports USB 2.0 sur le panneau

avant.

⚠

Important

∙

Notez que les broches VCC et Terre doivent être branchées correctement pour

éviter d’endommager la carte mère.

∙

Pour recharger votre iPad, iPhone et iPod par l’intermédiaire d’un port USB, veuillez

installer l’utilitaire MSI Center.

JTPM1 : Connecteur de module TPM

Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous

référer au manuel du module TPM pour plus d’informations.

Broche Nom de signal Broche Nom de signal

1 VCC 2 VCC

3 USB0- 4 USB1-

5 USB0+ 6 USB1+

7 Ground 8 Ground

9 No Pin 10 NC

2 10

Broche Nom de signal Broche Nom de signal

1 SPI Power 2 SPI Chip Select

Master In Slave Out

(SPI Data)

Master Out Slave In

(SPI Data)

5 Reserved 6 SPI Clock

7 Ground 8 SPI Reset

9 Reserved 10 No Pin

11 Reserved 12 Interrupt Request

2 12
