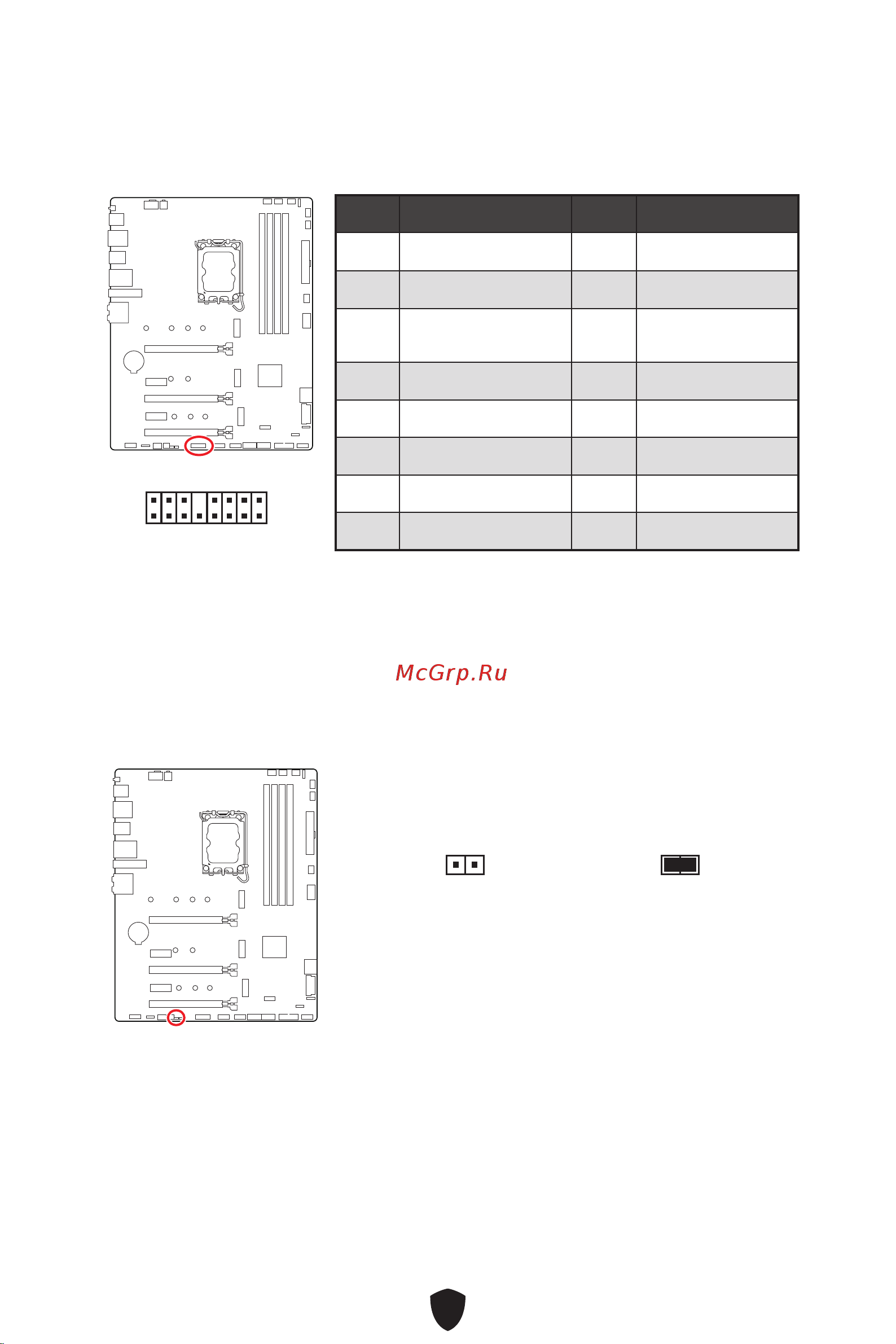

JBAT1 : Cavalier Clear CMOS (Réinitialiser le BIOS)

Une mémoire CMOS est intégrée et est alimentée en externe par une batterie située

sur la carte mère afin de conserver les données de configuration système. Si vous

souhaitez effacer la configuration du système, réglez le cavalier pour effacer la

mémoire CMOS.

Conserver

les données

(défaut)

Effacer le CMOS/

Réinitialiser le BIOS

Réinitialiser le BIOS aux valeurs par défaut

1. Éteignez l’ordinateur et débranchez le cordon d’alimentation.

2. Utilisez un couvercle de cavalier pour fermer JBAT1 pendant 5 à 10 secondes.

3. Enlevez le couvercle de cavalier du JBAT1.

4. Branchez le cordon d’alimentation et allumez l’ordinateur.

JTBT1 : Connecteur de carte additionnelle Thunderbolt

Ce connecteur vous permet de relier une carte additionnelle Thunderbolt E/S.

2 16

Broche Nom de signal Broche Nom de signal

1 TBT_FORCE_PWR 2 TBT_S0IX_ENTRY_REQ

3 TBT_CIO_PLUG_EVENT# 4 TBT_S0IX_ENTRY_ACK

5 SLP_S3#_TBT 6

TBT_PSON_

OVERRIDE_N

7 SLP_S5#_TBT 8 No Pin

9 Ground 10 SMBCLK_VSB

11 DG_PEWAKE# 12 SMBDATA_VSB

13 TBT_RTD3_PWR_EN 14 Ground

15 TBT_CARD_DET_R# 16 PD_IRQ#
