BAT1

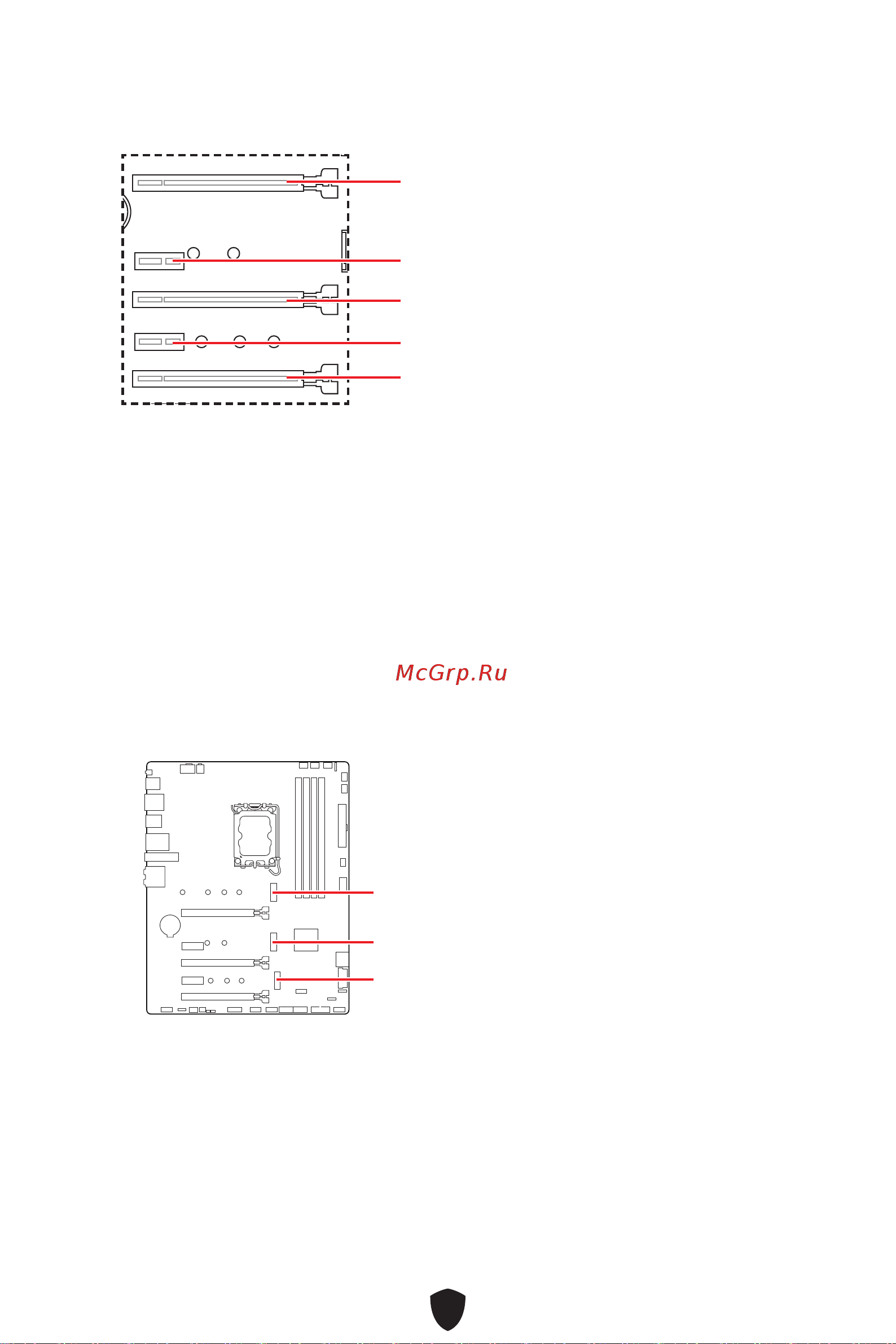

PCI_E1~5: Слоты расширения PCIe

PCI_E1: PCIe 4.0 x16 (от процессора)

PCI_E2: PCIe 3.0 x1 (от чипсета Z790)

PCI_E4: PCIe 3.0 x1 (от чипсета Z790)

PCI_E5: PCIe 4.0 x4 (от чипсета Z790)

PCI_E3: PCIe 4.0 x4 (от чипсета Z790)

⚠

Внимание!

∙

При установке массивной видеокарты, необходимо использовать такой

инструмент, как MSI Graphics Card Bolster для поддержки веса графической

карты и во избежание деформации слота.

∙

Для установки одной карты расширения PCIe x16 с оптимальной

производительностью рекомендуется использовать слот PCI_E1.

∙

Перед установкой или извлечением плат расширения убедитесь, что кабель

питания отключен от электрической сети. Прочтите документацию на карту

расширения и выполните необходимые дополнительные аппаратные или

программные изменения для данной карты.

M2_1~3: Разъемы M.2 (Ключ M)

M2_1

M2_2

M2_3

⚠

Внимание!

∙

Технология Intel® RST только поддерживает PCIe M.2 SSD с UEFI ROM.

∙

В случае, если M.2 SSD оснащен собственным радиатором, удалите пластины

M.2 или резиновые кубики в разъеме M.2, затем установите M.2 SSD. Не

устанавливайте дополнительный радиатор, поставляемый с материнской платой.
