42

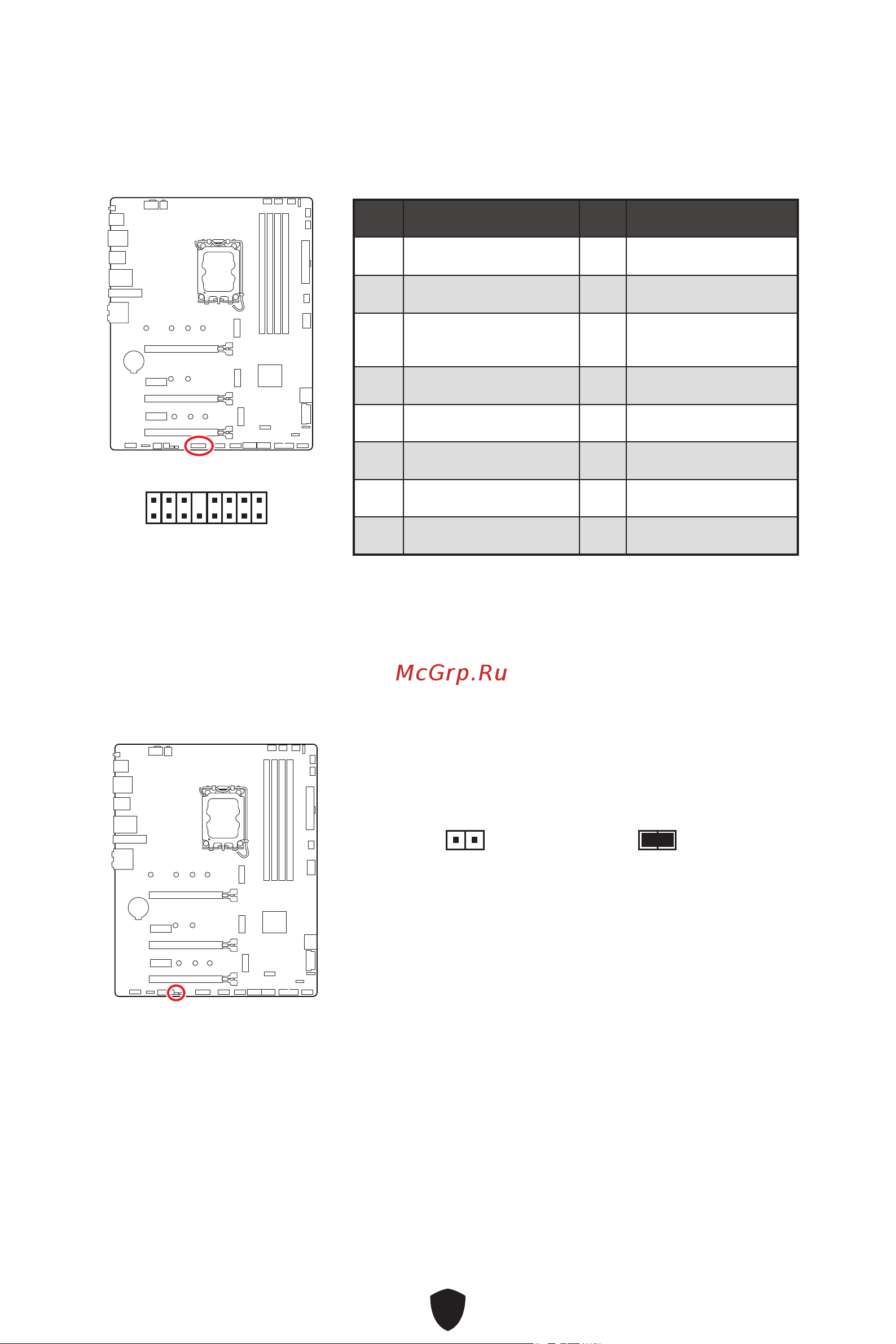

JBAT1: クリアCMOS (BIOSリセット) ジャンパー

本製品はシステムの設定情報を保持するCMOSメモリを搭載しており、マザーボード上のボ

タン型電池から電力が供給されます。システムの設定をクリアしたい場合は、CMOSメモリ

をクリアするためにジャンパピンにジャンパブロックを取り付けてください。

データを

保持

( デフォルト)

CMOSをクリア/

BIOSをリセット

BIOSをデフォルト値にリセットする

1. PCの電源をオフにし、コンセントから電源コードを抜いて下さい。

2. ジャンパブロックでJBAT1を5-10秒ぐらいショットします。

3. JBAT1からジャンパブロックを取り外します。

4. 電源コードをコンセントに元通りに接続し、電源を投入します。

JTBT1: Thunderbolt追加カードコネクター

このコネクターは追加のThunderbolt I/Oカードを接続します。

1

2 16

15

ピン信号名ピン信号名

1 TBT_FORCE_PWR 2 TBT_S0IX_ENTRY_REQ

3 TBT_CIO_PLUG_EVENT# 4 TBT_S0IX_ENTRY_ACK

5 SLP_S3#_TBT 6

TBT_PSON_

OVERRIDE_N

7 SLP_S5#_TBT 8 No Pin

9 Ground 10 SMBCLK_VSB

11 DG_PEWAKE# 12 SMBDATA_VSB

13 TBT_RTD3_PWR_EN 14 Ground

15 TBT_CARD_DET_R# 16 PD_IRQ#
