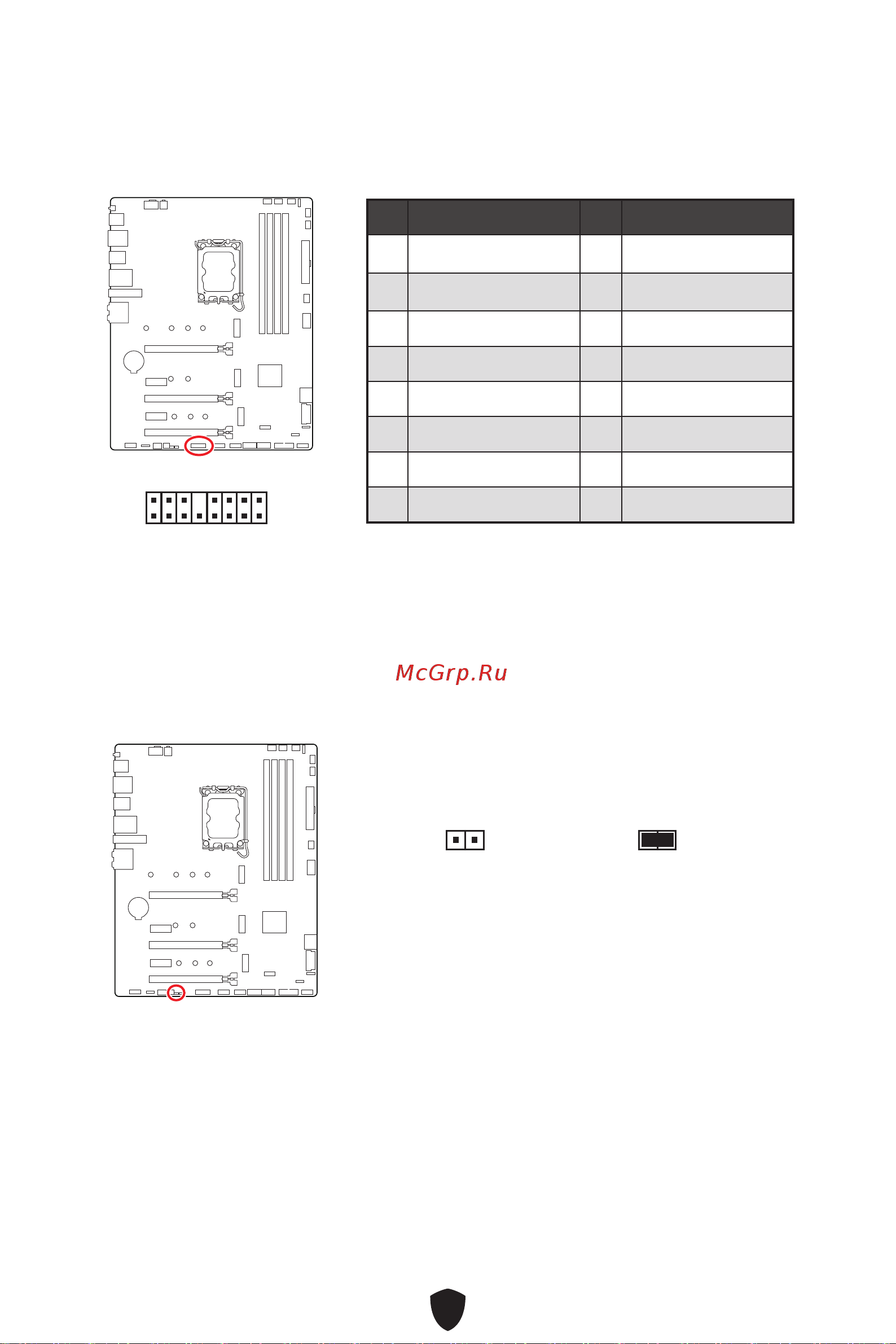

JBAT1: 清除 CMOS (重置 BIOS) 功能跳線

主機板內建 CMOS 記憶體，是利用主機板上的外接電池來保留系統設定。若要清除系統設

定，請將跳線設為清除 CMOS 記憶體。

保留資料

(預設值)

清除 CMOS/

重置 BIOS

重設 BIOS 至預設值

1. 關閉電腦電源並拔除電源線。

2. 使用跳接器蓋讓 JBAT1 短路持續約 5-10 秒。

3. 將跳接器蓋從 JBAT1 上取出。

4. 插入電源線並開啟電腦電源。

JTBT1: Thunderbolt 擴充卡接頭

此接頭用於連接 Thunderbolt I/O 擴充卡。

2 16

接腳訊號名稱接腳訊號名稱

1 TBT_FORCE_PWR 2 TBT_S0IX_ENTRY_REQ

3 TBT_CIO_PLUG_EVENT# 4 TBT_S0IX_ENTRY_ACK

5 SLP_S3#_TBT 6 TBT_PSON_OVERRIDE_N

7 SLP_S5#_TBT 8 No Pin

9 Ground 10 SMBCLK_VSB

11 DG_PEWAKE# 12 SMBDATA_VSB

13 TBT_RTD3_PWR_EN 14 Ground

15 TBT_CARD_DET_R# 16 PD_IRQ#
