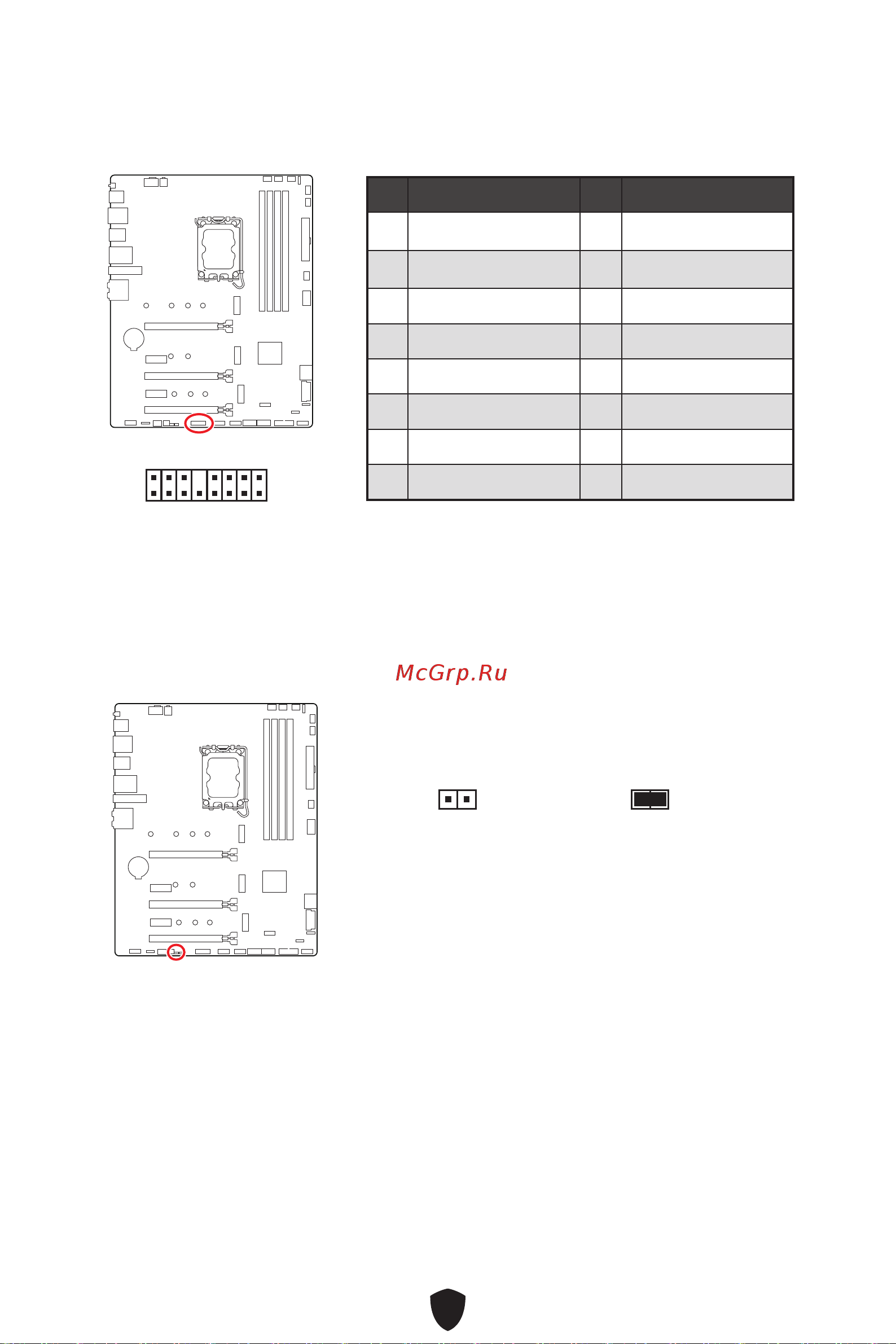

JBAT1: 清除 CMOS (重启 BIOS) 跳线

主板上建有一个 CMOS 内存，其中保存的系统配置数据需要通过一枚外置的电池来维持

它。如果您想清除系统配置，设置跳线清除 CMOS 内存。

保留数据

(默认)

清除 CMOS/

重启 BIOS

重启 BIOS 为默认值

1. 关闭计算机电源，并拔下电源插头。

2. 使用跳线帽让 JBAT1 短路持续约 5-10 秒。

3. 移除 JBAT1 上的跳线帽。

4. 插上电源插头并开启计算机上电源。

JTBT1: Thunderbolt 附加卡接口

此接口允许您连接附加的 Thunderbolt I/O 卡。

2 16

针脚信号名称针脚信号名称

1 TBT_FORCE_PWR 2 TBT_S0IX_ENTRY_REQ

3 TBT_CIO_PLUG_EVENT# 4 TBT_S0IX_ENTRY_ACK

5 SLP_S3#_TBT 6 TBT_PSON_OVERRIDE_N

7 SLP_S5#_TBT 8 No Pin

9 Ground 10 SMBCLK_VSB

11 DG_PEWAKE# 12 SMBDATA_VSB

13 TBT_RTD3_PWR_EN 14 Ground

15 TBT_CARD_DET_R# 16 PD_IRQ#
