JFP1, JFP2: Frontpanel-Anschlüsse

Der JFP1-Anschluss steuert das Einschalten, Zurücksetzen und die LEDs an Ihrem

PC-Gehäuse/Gehäuse. Die Power /Reset-Stiftleisten dienen zum Anschluss der

Power-/Reset-Taste. Der Power-LED-Anschluss wird mit der LED-Leuchte am PC-

Gehäuse verbunden, und der HDD-LED-Anschluss zeigt die Aktivität der Festplatte an.

Der JFP2-Anschluss ist für den Signaltongeber und Lautsprecher vorgesehen. Um die

Kabel vom PC-Gehäuse an die richtigen Pins anzuschließen, sehen Sie sich bitte die

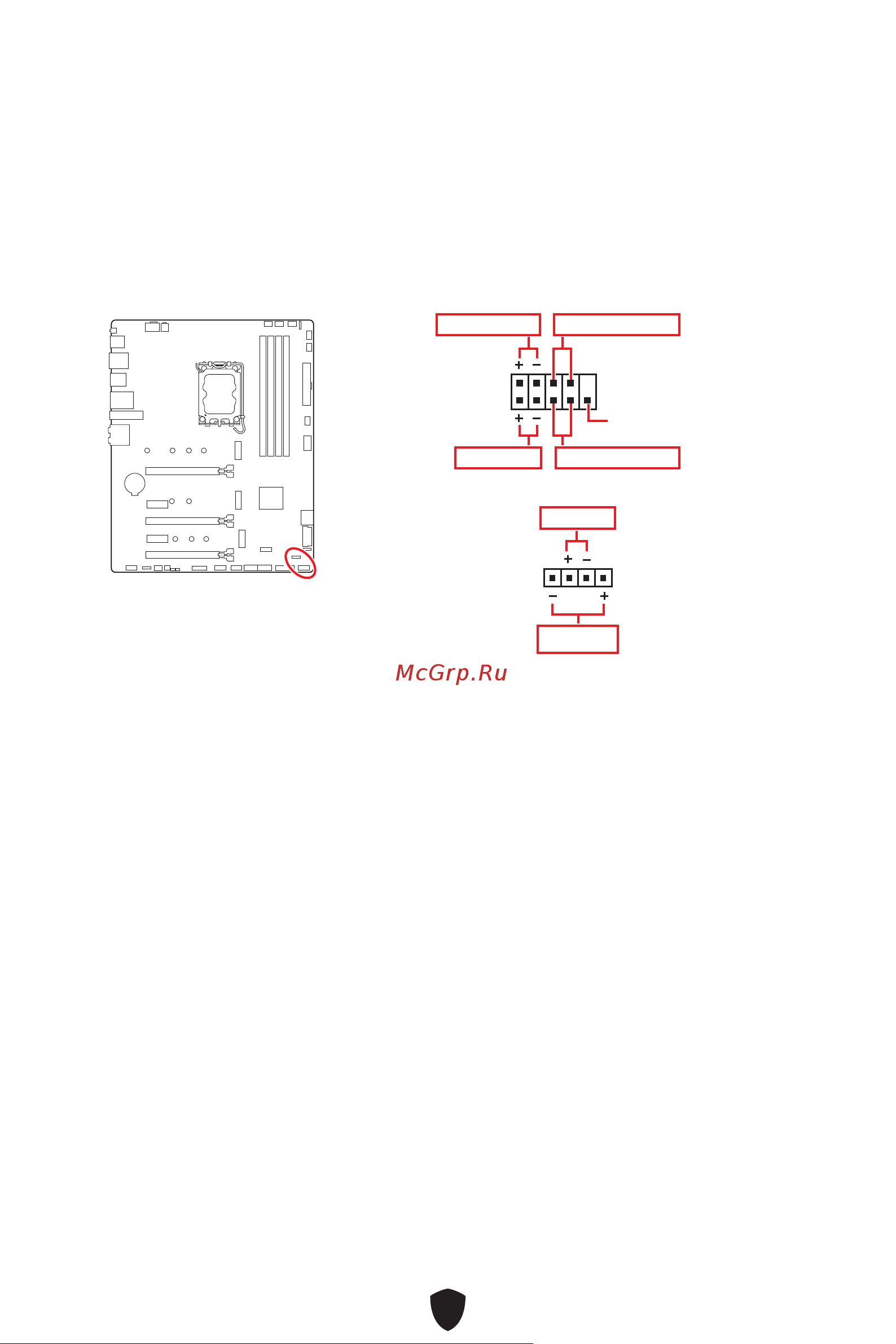

folgenden Bilder an.

2 10

Power-LED

Reserved

Power Switch

JFP1

Reset SwitchHDD LED

JFP2

Buzzer

Speaker

⚠

Wichtig

Bitte beachten Sie, dass Power-LED und HDD-LED eine positive und negative

Verbindung haben, Sie müssen das Kabel mit dem entsprechenden positiven und

negativen Anschluss auf dem Motherboard verbinden. Andernfalls werden die LEDs

nicht richtig funktionieren.
