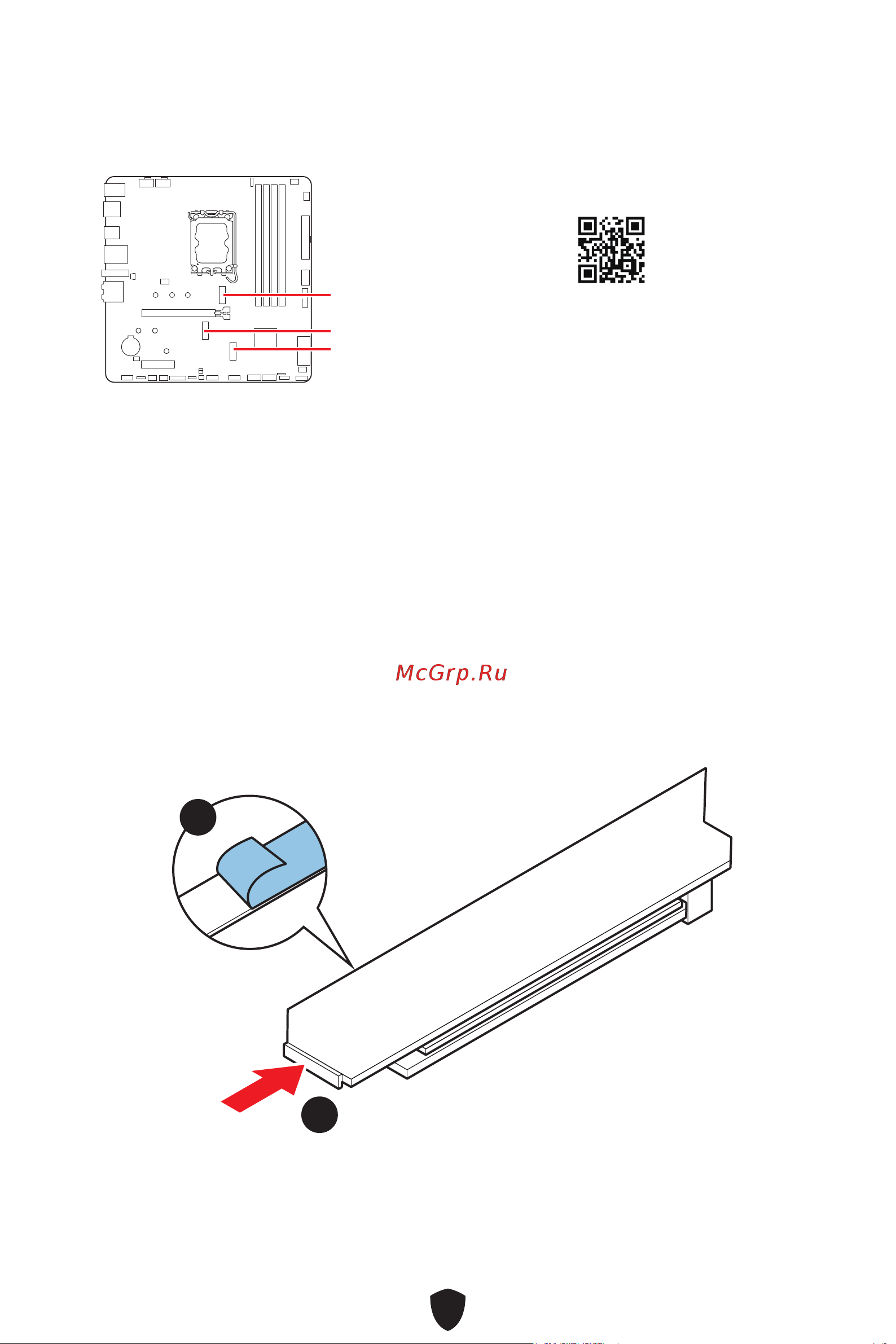

M2_1~3: Разъемы M.2 (Ключ M)

M2_1

M2_2

M2_3

Установка модуля M.2 в разъем M2_1

1. Снимите защитную пленку с радиатора Screwless M.2 Shield Frozr.

2. Нажмите и удерживайте боковую кнопку на краю радиатора Screwless M.2

Shield Frozr.

⚠

Внимание!

∙

Технология Intel® RST только поддерживает PCIe M.2 SSD с UEFI ROM.

∙

В случае, если M.2 SSD оснащен собственным радиатором, удалите пластины

M.2 или резиновые кубики в разъеме M.2, затем установите M.2 SSD. Не

устанавливайте дополнительный радиатор, поставляемый с материнской платой.

∙

Разъем SATA_8 будет недоступен при установке M.2 SATA SSD в разъем M2_3.

⚽

∙ https://youtu.be/J88vcXeLido
