Установка модуля M.2 в разъем M2_3

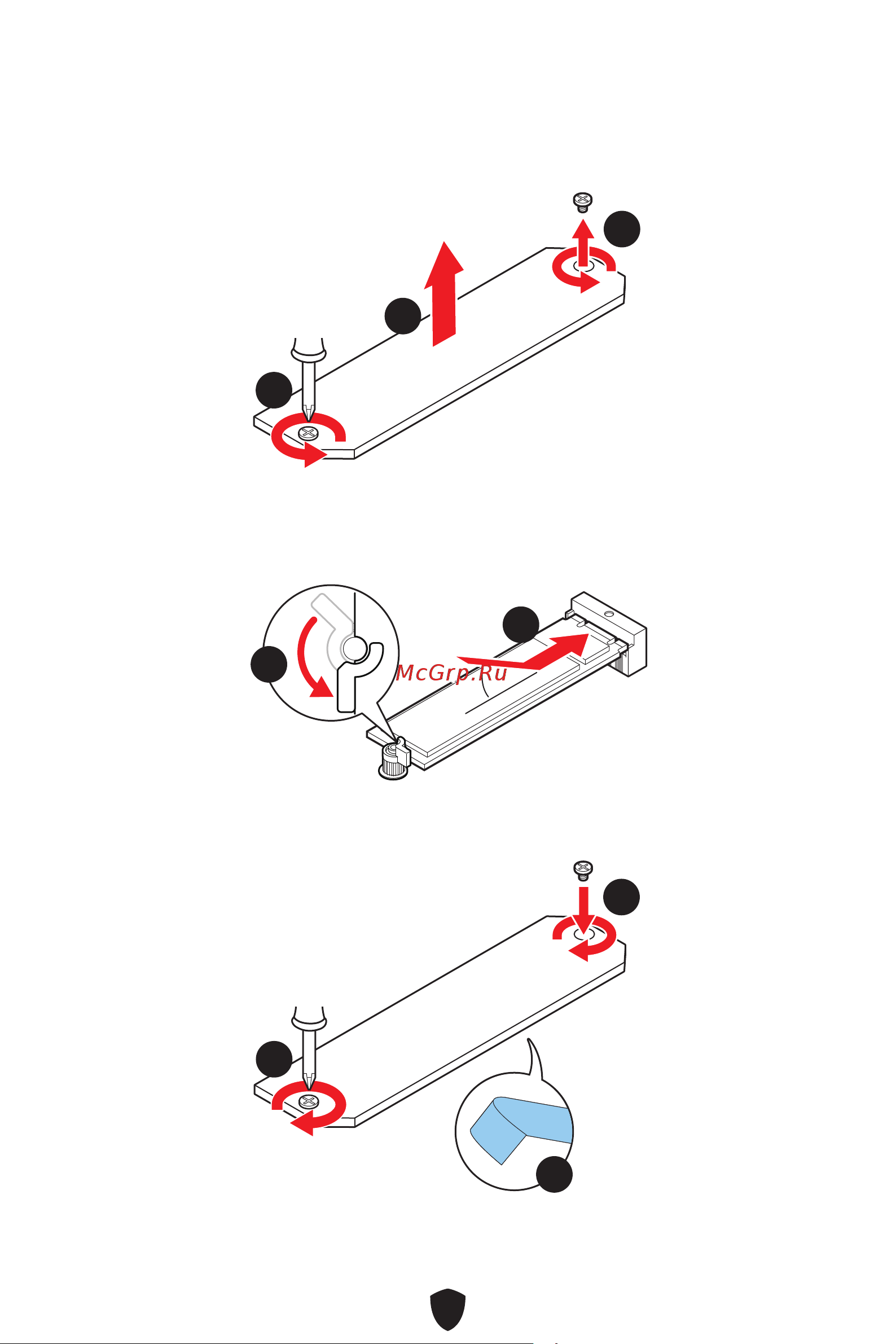

1. Удалите винты для радиатора M.2 Shield Frozr.

2. Приподнимите радиатор M.2 Shield Frozr и снимите его.

3. Вставьте M.2 SSD в разъем М.2 под углом 30 градусов.

4. Поверните зажим EZ M.2, чтобы зафиксировать M.2 SSD.

30º30º

5. Снимите защитную пленку с термоинтерфейса под радиатором M.2 Shield Frozr.

6. Установите на место радиатор M.2 Shield Frozr и закрепите его.
