JUSB3: Разъем USB 3.2 Gen 1

Данный разъем предназначен для подключения портов USB 3.2 Gen 1 5Гбит/с на

передней панели.

⚠

Внимание!

Помните, что во избежание повреждений, необходимо правильно подключать

контакты питания и земли.

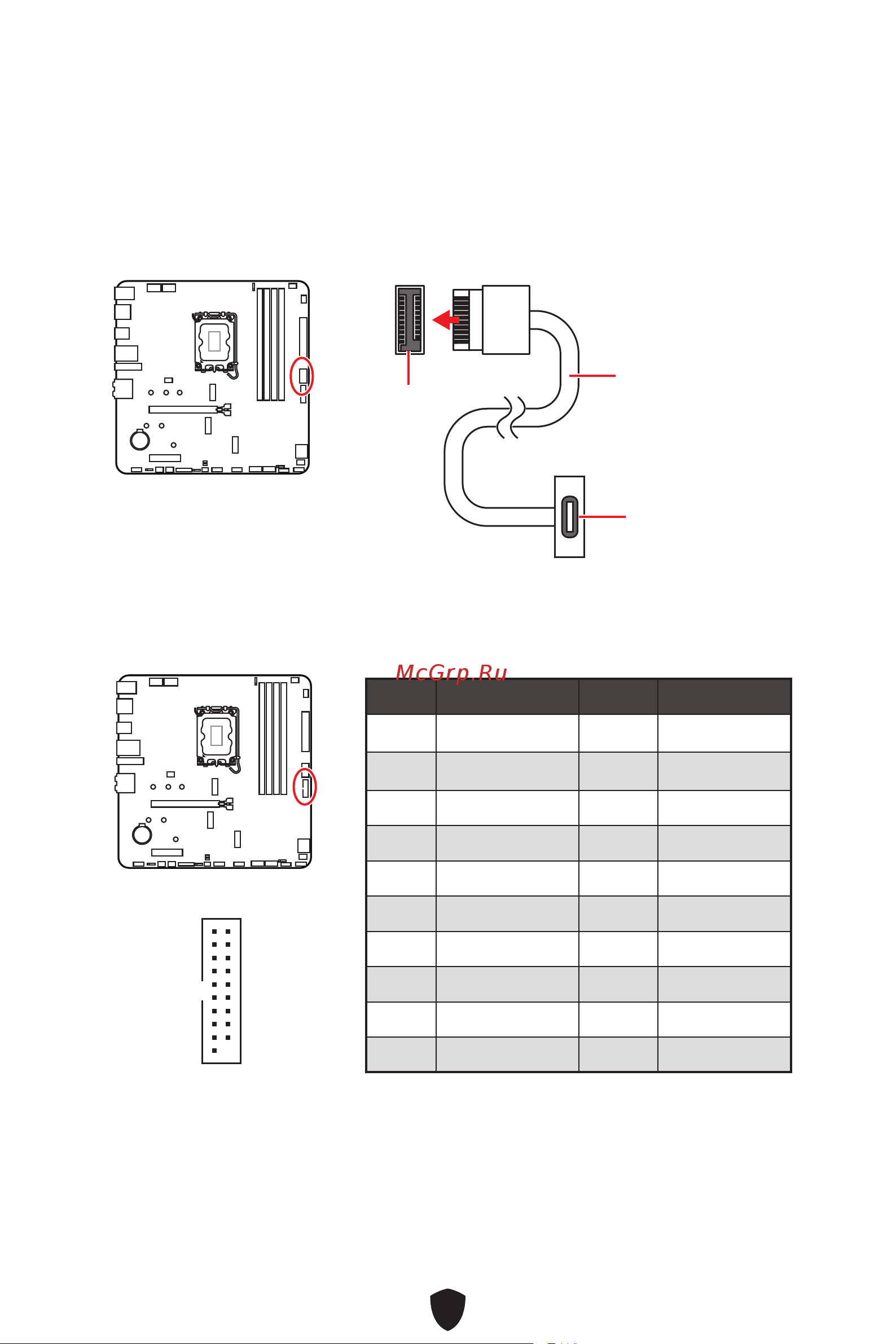

JUSB4: Разъем USB 3.2 Gen 2 Type-C на передней

панели

Данный разъем предназначен для подключения порта 3.2 Gen 2 10Гбит/с Type-C

на передней панели. Данные коннекторы имеют защиту от неправильного

подключения. При подключении кабеля убедитесь, что коннектор сориентирован

правильно относительно разъема.

JUSB4

Кабель USB Type-C

Порт USB Type-C на

передней панели

Контакт Название сигнала Контакт Название сигнала

1 Power 2 USB3_RX_DN

3 USB3_RX_DP 4 Ground

5 USB3_TX_C_DN 6 USB3_TX_C_DP

7 Ground 8 USB2.0-

9 USB2.0+ 10 Ground

11 USB2.0+ 12 USB2.0-

13 Ground 14 USB3_TX_C_DP

15 USB3_TX_C_DN 16 Ground

17 USB3_RX_DP 18 USB3_RX_DN

19 Power 20 No Pin
