CPU_FAN1, PUMP_FAN1, SYS_FAN1~2: Разъемы

вентиляторов

Разъемы вентиляторов можно разделить на два типа: с PWM (Pulse Width

Modulation) управлением и управлением постоянным током. Разъемы

вентиляторов с PWM управлением имеют контакт с постоянным напряжением

12В, а также контакт с сигналом управления скоростью вращения. Управление

скоростью вращения вентиляторов с управлением постоянным током,

осуществляется через соответствующие разъемы путем изменения величины

напряжения. Разъемы автоматического определения автоматически определяют

режим работы вентиляторов: PWM или DC.

В меню BIOS > HARDWARE MONITOR вы можете настроить вращения

вентиляторов. Доступно два режима управления: DC или PWM. При выборе «Smart

Fan Mode» скорость вращения вентилятора будет изменяться в зависимости от

температуры процессора или системы. В противном случае вентилятор будет

вращаться на максимальной скорости.

⚠

Внимание!

Убедитесь, что вентиляторы работают правильно после выбора режима PWM/ DC.

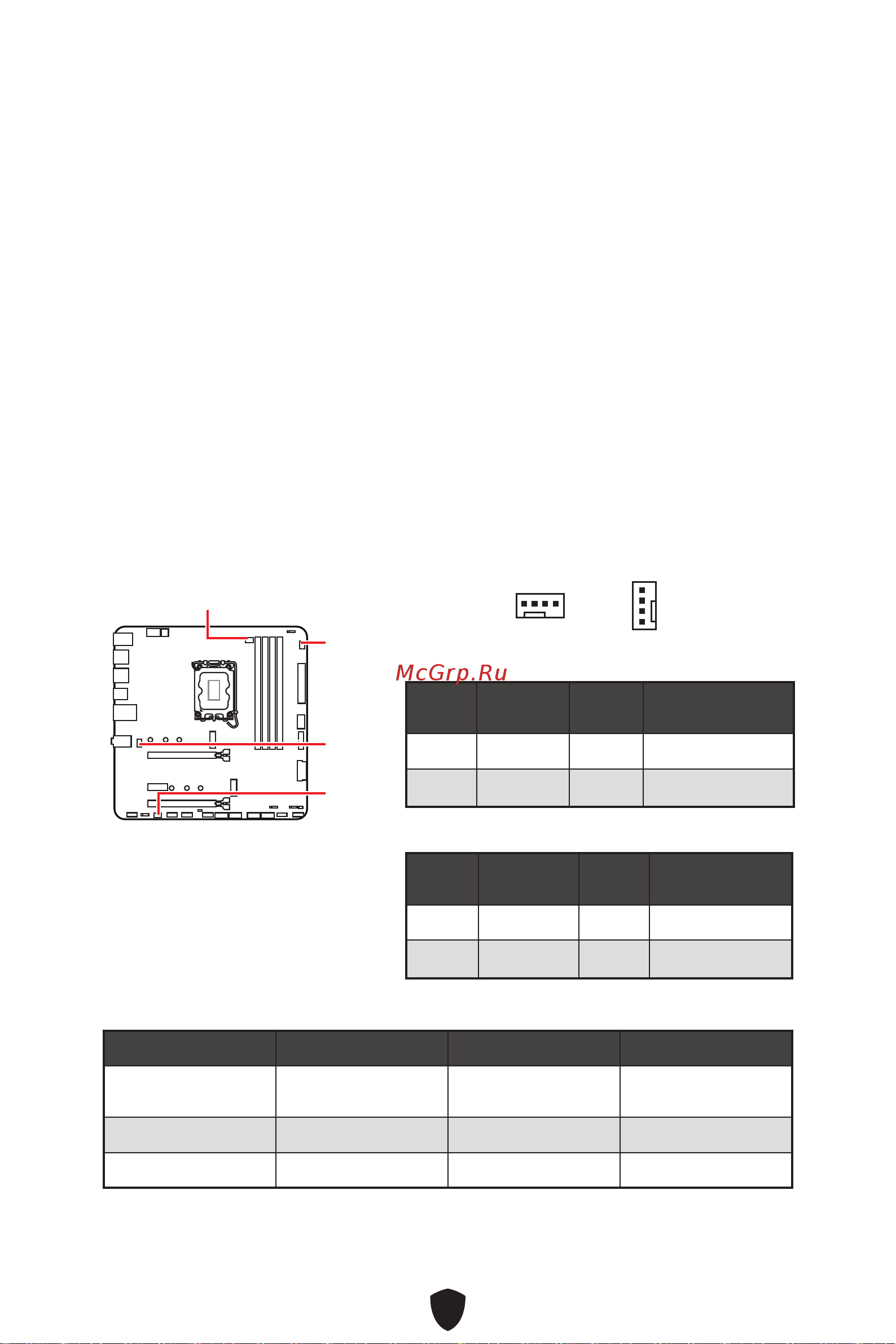

CPU_FAN1

SYS_FAN1

SYS_FAN2

PUMP_FAN1

Назначение контактов разъема для режима PWM

Контакт

Название

сигнала

Контакт Название сигнала

1 Ground 2 +12V

3 Sense 4 Speed Control Signal

Назначение контактов разъема для режима DC

Контакт

Название

сигнала

Контакт Название сигнала

1 Ground 2 Voltage Control

3 Sense 4 NC

Технические характеристики разъема вентиляторов

Разъем Режим по умолчанию Макс. ток Макс. мощность

CPU_FAN1 Режим автоматического

определения

2A 24Вт

PUMP_FAN1 Режим PWM 3A 36Вт

SYS_FAN1~2 Режим DC 1А 12Вт
