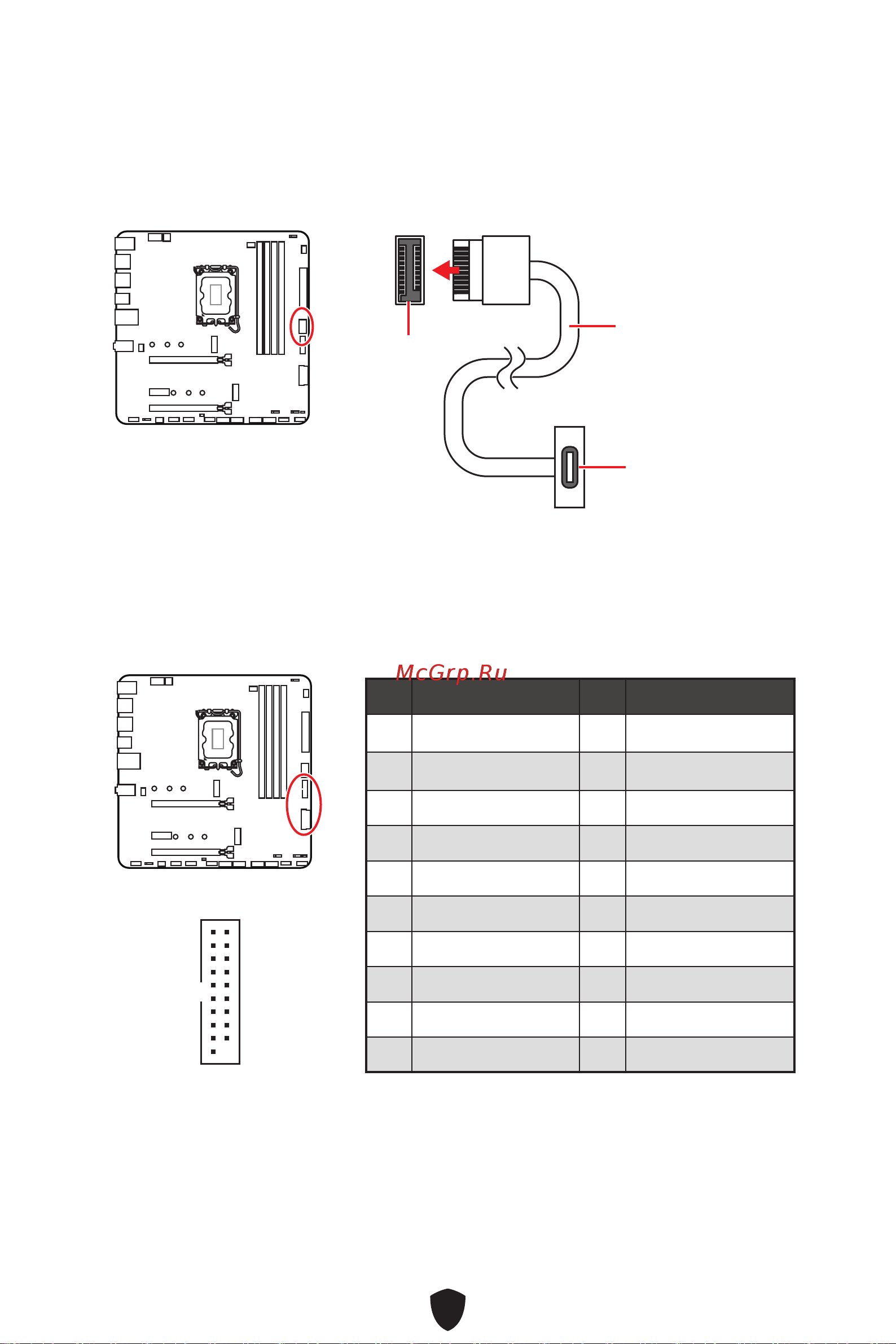

JUSB3~4: USB 3.2 Gen 1コネクター

これらのコネクターにはフロントパネルのUSB 3.2 Gen 1 5Gbpsポートを接続します。

⚠

注意

電源とグランドピンは必ず接続してください。正しく接続されていない場合、機器が損傷す

るおそれがあります。

JUSB5: USB 3.2 Gen 1 Type-Cフロントパネルコネクター

このコネクターにはフロントパネルのUSB 3.2 Gen 1 5Gbps Type-Cコネクターを接続しま

す。これらのコネクターは確実なデザインを持っています。ケーブルを接続すると、対応方向

で接続することを確認してください。

JUSB5

USB Type-Cケーブル

フロントパネルの

USB Type-Cポート

ピン信号名ピン信号名

1 Power 2 USB3_RX_DN

3 USB3_RX_DP 4 Ground

5 USB3_TX_C_DN 6 USB3_TX_C_DP

7 Ground 8 USB2.0-

9 USB2.0+ 10 Ground

11 USB2.0+ 12 USB2.0-

13 Ground 14 USB3_TX_C_DP

15 USB3_TX_C_DN 16 Ground

17 USB3_RX_DP 18 USB3_RX_DN

19 Power 20 No Pin

10 11
