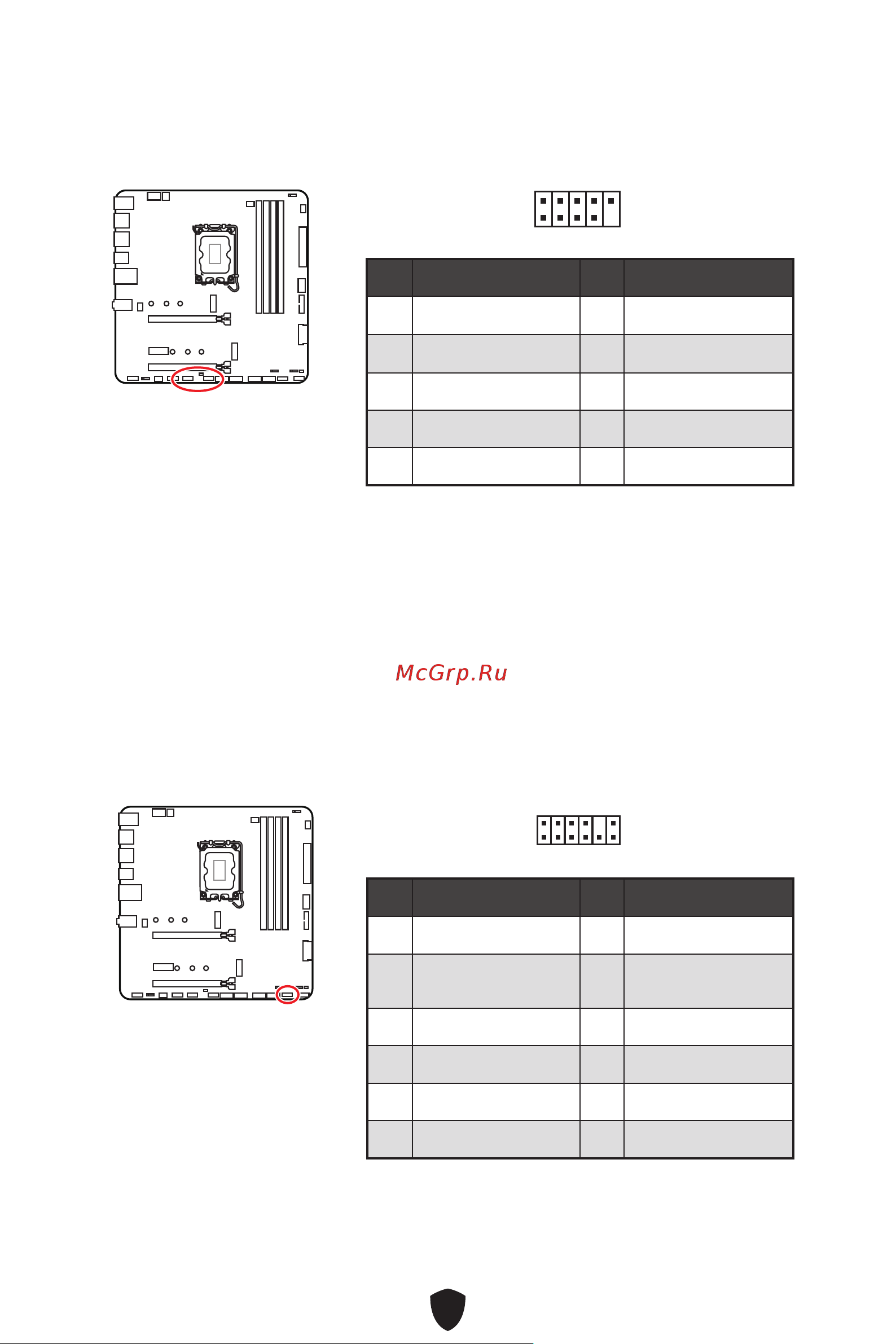

JUSB1~2: USB 2.0 Anschlüsse

Mit diesen Anschlüssen können Sie die USB 2.0 Anschlüsse auf dem Frontpanel

verbinden.

⚠

Wichtig

∙

Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und Ground

(Erdung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu

Schäden kommen.

∙

Um ein iPad, iPhone und einen iPod über USB-Anschlüsse aufzuladen, installieren

Sie bitte die MSI® Center-Dienstprogramm.

Pin Signalname Pin Signalname

1 VCC 2 VCC

3 USB0- 4 USB1-

5 USB0+ 6 USB1+

7 Ground 8 Ground

9 No Pin 10 NC

2 10

JTPM1: TPM Anschluss

Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet.

Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie

bitte dem TPM Plattform Handbuch.

Pin Signalname Pin Signalname

1 SPI Power 2 SPI Chip Select

Master In Slave Out

(SPI Data)

Master Out Slave In

(SPI Data)

5 Reserved 6 SPI Clock

7 Ground 8 SPI Reset

9 Reserved 10 No Pin

11 Reserved 12 Interrupt Request

2 12
